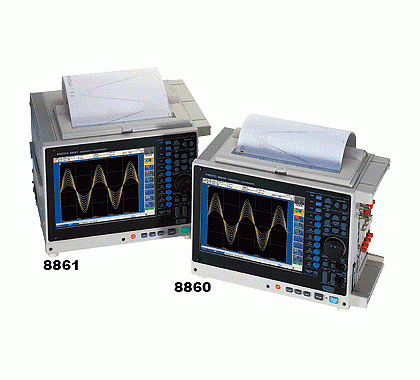

8860 |
8861 |
| 单元 |
最大4单元 |
最大8单元 |
| 输入通道数 |
16个模拟通道+16个逻辑通道
64个模拟通道+16个逻辑通道 （使用8958）
|
32个模拟通道+16个逻辑通道
128个模拟通道+16个逻辑通道 （使用8958）
|
测量量程
（20格f.s.） |
5mV～20V/格, 12档量程（使用8956）
分辨率：量程的1/100 |
5mV～20V/格, 12档量程（使用8956）
分辨率：量程的1/100 |
| 最大输入电压 |
DC 400V（使用8956時） |
DC 400V（使用8956時） |
| 频率特性 |
DC～10MHz（使用8956時） |
DC～10MHz（使用8956時） |
| 电源供应 |
AC 100～240V, 50/60Hz
（不使用打印单元時最大140VA）
DC 12V系（9684装着時） |
AC 100～240V, 50/60Hz
（不使用打印单元時最大190VA）
DC 12V系（9684装着時） |
| 体积及重量 |
330W × 250H × 184.5Dmm
8kg（不使用打印单元時）
330W × 272.5H × 184.5Dmm
9.5kg（使用8995 A4打印单元時） |
330W × 250H × 284.5Dmm
10.5kg（不使用打印单元時）
330W × 272.5H × 284.5Dmm
12kg（使用8995 A4打印单元時） |
存储功能的时间轴
（使用存储功能時） |
5μs ～5分钟／格, 25档量程,
采样速度:
固定:时间轴量程的1/100，
任意: 外部采样以采样周期来设定时间轴可设定2系统的采样速度 |
| 测量功能 |
存储、记录(存储和记录， Ver.2.00或以上版)FFT,实时保存功能 |
| 内存容量 |
8860:32MW(9715内存扩展板×1)(模拟12bit+逻辑4bit)×32MW/通道(使用1通道时)～(模拟12bit+逻辑4bit)×2MW/通道(使用16通道时)
最大增设时1GW(9715-03内存扩展板×1)(模拟12bit+逻辑4bit)×1GW/通道(使用1通道时)～(模拟12bit+逻辑4bit)×64MW/通道(使用16通道时) |
8861:64MW(9715内存扩展板×2)(模拟12bit+逻辑4bit)×32MW/通道(使用2通道时)～(模拟12bit+逻辑4bit)×2MW/通道(使用32通道时)
最大增设时2GW(9715-03内存扩展板×2)(模拟12bit+逻辑4bit)×1GW/通道(使用2通道时)～(模拟12bit+逻辑4bit)×64MW/通道(使用32通道时) |
| 保存媒体 |
PC卡TYPE II槽× 2（标准）, 硬盘（内存选件）, LAN |
| 记录纸 |
[打印单元-选件]：A4：216mm×30m 或 A6：112mm×18m ,卷装热敏纸, 记录速度: 最大20mm/秒 |
| 显示屏 |
10.4型TFT彩色液晶屏(SVGA,800×600点阵) |
| 接口 |
GP-IB, USB1.1, LAN（HTTP/FTP）, 外部显示屏显示, 鼠标/键盘PS/2接口 |
| 附件 |
电源线× 1, 接地适配器× 1, 输入线标签× 1,
波形察看软件×1 |
