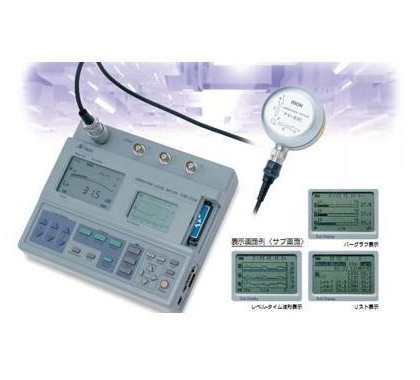

日本理音VM-53A三轴向低频测振仪

日本理音 (RION) 公司生产的VM-53A三轴向低频测振仪重 1.3kg，VM-53A三轴向低频测振仪符合度量公约组织规定的标准以及日本行业标准 C1510 ： 1995 。该仪器用来测量地面振动以估算出振动污染。振动强度能按照人对振动灵敏度特性进行加权处理，日本理音VM-53A三轴向低频测振仪频率范围： 1～80Hz。它是由主机和 3 向加速度探头 PV-83C 等组成。

日本理音VM-53A三轴向低频测振仪除了具有先前型号 VM-52A 的主要功能外， V日本理音VM-53A三轴向低频测振仪还有自动保存能力和为自动测量提供的复杂定时器功能。三轴测量结果能保存在内存中或者存储卡上(仅 VM-53A 具有此功能)。该仪器备有 2 块背光液晶显示器( LCD )板。当大主显示器显示瞬时测量值的同时，次显示器显示 3 轴或者单轴电平 / 时间图、条形图、菜单屏面和一大批其它有用信息。

除了提供 3 轴电平信号的 X 、 Y 、 Z 3 轴输出外，日本理音VM-53A三轴向低频测振仪还为计算机或者打印机提供一个界面接口连接器和一个比较器输出。这使 VM-53/ VM-53A 型适合广大范围的测量系统应用

日本理音RION VM-53A三轴向低频测振仪特点

1、VM-53A二种背光液晶显示器( LCD )板(大主显示器和次显示器)。大主显示器显示瞬时测量值，而次显示器显示 　3 轴或者单轴电平 / 时间图、条形图、菜单屏面和一大批其它有用信息。

2、仅 VM53A 型能在存储卡上连续记录 3 轴数据(用所提供为 16MB CF 卡， 3 轴测量记录能力， 1 秒采样： 100 小时)。

3、最大值、时间百分率电平和功率平均结果能被连续地保存在内存或者 CF卡(仅 VM53A 具有)上

4、任选 1/1 倍频程和 1/3 倍频程实时分析器功能(仅 VM53A 具有，很快　 获得)。

日本理音RION VM-53A三轴向低频测振仪技术指标

可应用的标准 JIS C 1510:1995(JIS C 1510:1976)

测量功能 Lv,Lva,Lveq,L5,L10,L50,L90,L95,Lmax,Lmin

测量频率范围 　 1-80 Hz(1-90 Hz, JIS C 1510:1976)

测量电平范围 Lv-Z:25-120 dB Lv-X,Y:30-120 dB

Lva:30-120 dB (0 dB=10 -5 m/s 2 ) -dB 步长 , 6 个量程可切换 ,

频率加权电平量程 按照JIS标准

3 轴独立10-70,20-80,30-90,40-100,50-110,60-120 dB

线性度量程 70 dB

测量时间 　 以预定时间处理测量，

可能设定为：10秒，500秒，1分，5分，10分，15分，

30 分，1小时，4小时，8小时和24小时。 人工操作(最大值为：199小时59分59 秒)

RMS 检测电路　 数字处理

时间加权： 0.63 秒

存储卡功能 ( 仅 VM53A 具有 )在存储卡( Compacf Flash? )上数据保存能力

保存功能 人工保存、自动 1 保存和自动 2 。VM-53保存在内存内，VM-53A

保存在内存内和存储卡上。

人工保存 振动级 (Lv) 或振动加速度级 (Lva) 可保存 , 处理(Lveq,Laveq,L5,L10,L50,L90,L95,Lmax,Lmin) 也可保存。

存储卡:多个文件，每个文件有多达 100 个数据组(达到存储卡的容量) (仅 VM53A 具有) 内存 最大值为 100 组 3 轴数据

自动 1 保存 连续保存振动级 (Lv) 或振动加速度级 (Lva) 瞬时值，多达86400 个数据。保存采样 100 毫秒或 1 秒，可任选。

存储卡:多个文件，每个文件有多达 199 小时 59 分 59 秒个数据组(达到存储卡的容量)(仅 VM53A 具有)

内存: 单轴测量：最大值为 86400 数据组； 3 轴( X/Y/Z )测量：最大值为： 86400 ( 28800 × 3 )个数据。

自动 2 保存 连续保存处理值 (Lveq,aveq,L5,L10,L50,L90,L95,Lmax,Lmin) 单轴测量最大值为 4500 数据组， 3 轴测量每个轴 1500 数据组

存储卡: 单轴测量 (仅 VM53A 具有)多个文件，每个文件有多达 4500 数据组

　 　3 轴( X/Y/Z )测量多个文件，每个文件有多达 4500 数据组

内 存: 单轴测量：最大值为 4500 数据组； 3 轴( X/Y/Z )测量：最大值为1500数据组。

比较器

AC/DC 输出 　　BNC 输出， 3 个独立通道。由菜单选定 AC 或者 DC

　 　　　　　　　 AC 输出： 1 Vrms (全标度)

　 　　　　　　　 DC 输出： 2.5 V (全标度， 0.25V /10 dB )

打印机输出 　　 允许瞬时值、处理值和回访数据打印

接口 　　　　　 串行接口

　　　　　　　 接头： D-sub 9 芯针形

　　　　　　　 波特率： 4800 bps ， 9600 bps ， 19200 bps

显示器 　　　　段式显示 1 个， 128 × 64 点阵

　 　　　　　　矩阵式显示 1 个，带有背光

电源 　　　　　可选 AC 转接器或者 IEC R14 ( C 尺寸)电池 4 个

　 　　　　　　合适的 AC 转接器： NC-98 ( 100~240V AC )

电池使用寿命 　大约 35 小时(碱性电池组 LR14 ，在室温条件下)

环境条件 　　　主机： -10 ~ +50 ° C ，最大相对湿度为 90 %

　 　　　　　　 加速度探头： -10 ~ +50 ° C

尺寸和重量 　　主机：

　 　　　　　　 尺寸大约为 200( W ) ′56( H )′175 ( D ) mm

　 　　　　　　 重量大约为 1 kg (包括电池组)

　 　　　　　　 加速度探头：

　　　　　　　　尺寸大约为 67( f )′40.7( H )mm(不包括连接电缆)

　 　　　　　　 重量大约为 325 g

加速度探头 　　三轴加速度表 PV-83C

　 　　　　　　 防水技术要求：

　　　　　　　　JIS C 0920 7 级(密封)

VM-53A低频测振仪的配置

VM-53A提供附件 　延伸电缆 EC-02S ( 3 m ) 1 个

　 　　　　　　 IEC R14 ( C 尺寸)电池 4 个

　 　　　　　　 存储卡(仅 VM53A 具有) 1 个

VM-53A选购件 　 AC 转接器： NC-98 ( 100~240V AC )

　　　　　　　 延伸电缆 EC-02S 系列

　 　　　　　　打印机 DPU-414
