产品简介
日本理音(RION)公司生产的该仪器为双通道、电池供电、重量仅840克的小型数据采集器、手持信号分析仪。它能对振动和声音信号进行FFT频谱分析、倍频程分析、时域分析、相位分析、功率谱、互功率谱、传递函数、相干分析等。测量数据能保存在大容量存储卡上，并传送到计算机，该仪器配有功能强大的分析软件。

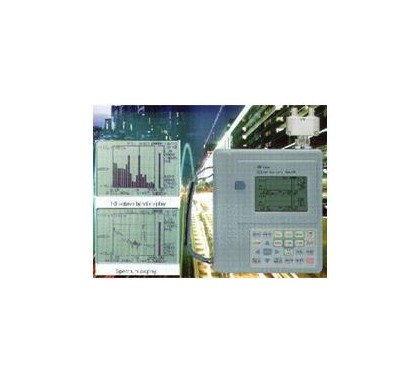

SA-78测振仪
特点：
• 能直接连接麦克风或加速度探头。
• 双通道输入允许现场进行传递函数和其它相关功能的测量。
• FFT 处理和 1/1 ， 1/3 倍频程分析。
• 频率上限扩大到 80KHz ，也允许作超声波分析。
• 测量结果数据和时间波形能保存到存储卡。
• USB 接口使与个人用便携式计算机连接。
• 能用可选的打印机在现场打印出测量结果数据。
• 输出终端允许连接到数据记录器或相似设备。
• 结构紧凑重量轻。符合人性设计以便在任何地方容易地使用。
• 使用干电池组可连续工作达 15 小时或者通过 AC 适配器供电工作。
<<技术性能指标>>
输入部分
通道数 2 个
输入插座 2 个 BNC 备有输入转换器
传感器驱动电源（ CCLD ）:2 mA ，18 V（4mA传感器也可以连接上）
频率范围 DC ~ 80 kHz
电平范围 -40 ~ +20 dB( 步长为 10 dB ) 0 dB/1Vrms
输入滤波器 高通输入滤波器： 20 Hz ， 100 Hz （ -1 dB 点）
高通输入滤波器： 1 kHz ， 20 kHz （ -1 dB 点）
3 阶 Bufferwrth 滤波器（可切换的），斜率为 -18 dB/oct.
动态范围 全量程为 85 dB （对于 50 kHz 量程和 80 kHz 量程为 60dB）
分析器部分
频率范围 100,200,500,1k,2k,5k,10k,20k,50k,80kHz
基准通道 可任选 A 、 B 通道
分析功能 时间波形、功率谱、互功率谱、转换函数、相位、相干
FFT 图形放大设定:
1 （ 256 点 FFT ， 101 线性分辨率）
2 （ 512 点 FFT ， 201 线性分辨率）
4 （ 1024 点 FFT ， 401 线性分辨率）
8 （ 2048 点 FFT ， 801 线性分辨率）
16 （ 4096 点 FFT ， 1601 线性分辨率）
倍频程合成类型： 1/1 倍频程， 1/3 倍频程
目标：功率谱、互功率谱和传递函数
全值: 标准全值和频率加权全值同时计算（如规定了频率加权，部分全值要计算）
显示器类型: 192 ′ 128 点阵式液晶器（ 77.5 ′ 54 mm ）带有背光
图象数目 : 1 个或 2 个
图象类型:时间波形、功率谱、互功率谱、互功率谱（相位）,传递函数（幅度）,传递函数（相位）和相干
频率线数目: 101+ 全值 + 频率加权全值
时间波形显示点数目: 128
显示单位 :
X 轴： Hz ， ms
Y 轴： V ， EU ， dB ， dB EU ， DEG(degree)
校准功能
校准值设定:
当 Y 轴显示呈线性时，规定电压值（ V ）对应 1 个 EU （等效单位）。当 Y 轴显示为 dB 时，规定电压强度（ dB ）对应 0 个（ dBEU ）。当检测反映校准输入的全值时能作此设定。
时钟功能: 日期和时间显示
触发器部分: 自由运行，重复式，单个
存储器部分
人工保存:
保存的数据：当按下保存（ STORE ）键时，贮存在显示器所显示的数据，设定参数，日期和时间信息。保存介质：存储卡（CompactFlash? ）数据总数：大约 1000 个（图形放大率 ′ 1 ，用所提供的 16 MB 存储卡）
设定参数存储器: 数据数目8
输入 / 输出部分：
AC 输出，外部触发输入，打印机接口， USB 接口
其它技术指标
工作环境条件:0-+40°C，相对湿度为20-90% （无冷凝现象）
电源要求:使用4 IECR14（C尺寸）电池或者通过AC转接器供电工作
电池使用寿命:使用碱性电池组（LR14）大约可连续工作达15小时，使用锰电池组（R14PU）大约连续工作5小时。（在20℃条件下，传感器电源和液晶显示器背光关掉）
尺寸:156（W）′174（H）45.7（D）mm（没有凸出部件）
重量:840g（包括锰电池组R14PU）
所提供的附件 ：
IEC R14 （ C 尺寸）电池 4 个
双通道输入转换适配器（ 7-pin to BNC ′ 2 ） 1 个
16 MB 存储卡 1 个
AC 适配器 1 个
英文说明书 1 本
中文说明书 1 本
选购件
多种振动传感器（根据用途另选）
种噪声传感器（根据用途另选）
超长时间记录卡
英文版软件
