台湾得益DEREE 双显示LCR电表DE-5000详细介绍 |
|

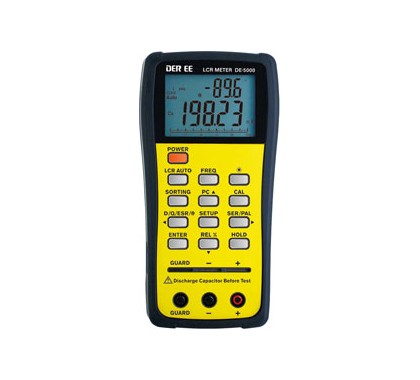

产品名称 : DE-5000 双显示LCR电表
型号 : DE-5000 ● 19999 / 9999 数值双显示的高精确度LCR仪表 ● 可测量电感 / 电容 / 电阻组件，并于副显显示消耗因素(D)，质量因素(Q)，相位角(θ)，等效串联阻抗(ESR)，并联阻抗(RP) ● 可自动判断交流阻抗或直流电阻的量测档位 ● 在AUTO-LCR测量模式时，自动判断L/C/R 的量测，不须切换功能键 ● 可根据DUT阻抗，自动选择串联或并联模式显示 ● 可选择100Hz / 120Hz / 1kHz / 10kHz / 100kHz 量测频率 ● SORTING功能，方便使用者做组件分类挑选 ● LCD背光功能，方便黑暗地方使用 ● 本仪表使用单一9 V电池，也可选择外接DC 9 V Adaptor 的电源输入 ● 测试数据可透过光学式 IR to USB 界面，转存到计算机 窗体顶端
规 格
· 量测参数：Ls/ Lp/ Cs/ Cp/ Rs/ Rp/ D/ Q/ Θ/ ESR LCR自动选择
· 量测模式：串联 / 并联模式
· 显示规格：19999/ 1999 数值双显示
· 跳檔方式：自动换档
· 量测端子：4线式弹片夹及端子，GUARD端子
· AUTO LCR量测范围：L: 20.000μH ~ 2.000 KH
C: 200.00pF ~ 20.00mF R: 20.000 Ω ~ 200.0 MΩ DCR: 200.00 Ω ~200.0 MΩ · 量测频率：100Hz、120Hz、1KHz、10KHz、100KHz
· 背光：有
· 组件挑选误差容许：±0.25%、±0.5%、± 1%、±2%、±5%、±10%、±20%、-20%+80%
· 量测信号：0.5 Vrms
· 量测速率：1.2次/ 秒
· 反应时间：约1秒/ 待测物
· 自动关机：5分钟内无使用任何按键
温度/湿度
· 操作温度，湿度：0°C to 50°C; 0-70% 相对湿度
· 储存温度，湿度：-20°C to +60°C; 0-80% 相对湿度
外型尺寸/重量
· 尺寸：188(L) x 95(W) x 52.5(H)mm
· 重量：约 350 公克 (单机重量,不含电池及配件)
附 件
· 标准配件：测试棒盒(TL21)、接地线(TL23)、9V电池、说明书、电源转接器
· 选购配件：IR-USB转换盒, USB线, 笔式测试夹 (TL22)
电气规格
规格表示如: ± ( 读值% +最低位数数值 )，温度23°C ± 5°C，湿度<75% R.H.
■ Resistance (Parallel / Series mode)
|
