产品简介：
新普惠粉尘变送器是一款具有液晶显示、三线制4~20mA、0~5V输出和网络输出以及继电器报警的智能型仪表，简单的菜单设置使人们更好的操作它。其最大特点就是低功耗和友好的人机界面，操作方便。
本产品主要应用于电子、制药、空调净化、食品卫生、医院、空气清新等领域。该产品标配16*01分辨率的点阵液晶高精度显示现场数据，即时准确了解现场的粉尘浓度，还有4~20mA、0~5V模拟信号输出，检测粉尘浓度趋势变化，实现远距离传输，还可以通过RS485与电脑等连接。
PHFC-1 粉尘变送器
技术参数：
|
测量对象： |
气体中的固体粒子（内置加热器自动吸入空气） |
|
|
粒子粒径： |
1μm以上/2μm以上/2.5μm以上（编码可选） |
|
|
供电电压： |
DC12V(5V~24V) |
|
|
量程： |
浓度：0~8.8千粒/升 |
|
|
空气洁净度等级：7.1~9级（参照ISO4644-1标准） |
||
|
输出信号： |
电流输出：三线4mA~20mA |
|
|
电压输出：0V~5V |
||
|
网络输出：RS485 |
||
|
负载电阻： |
电流输出型：≤500R |
|
|
电压输出型：输出阻抗250R |
||
|
继电器输出： |
两路继电器输出，N/O和N/C,1A24VDC/120VAC |
|
|
传感器稳定时间： |
接通电源后约1分钟 |
|
|
工作温度： |
-10~60℃ |
|
|
存储温度： |
-20~60℃ |
|
|
工作湿度： |
5%RH~90%RH |
|
|
存储湿度： |
5%RH~95%RH |
|
|
系统精度： |
±10% |
|
|
平均功耗： |
50mA（继电器没打开） |
|
|
视窗尺寸： |
65mm*14mm |
|
|
参数设置： |
按键+菜单 |
|
|
壳体尺寸： |
180mm*130mm*45mm |
|
|
产品重量： |
/ |
PHFC-1 粉尘变送器

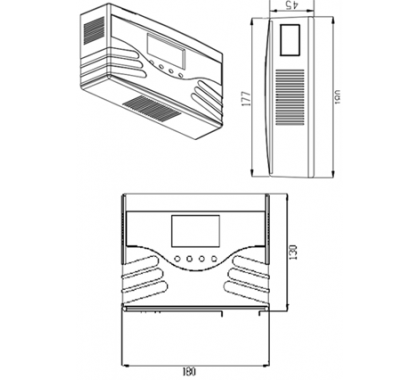

结构和安装
3.1、4针电源线
·红色（电源正）
·黄色（电流输出）
·白色（电压输出）
·黑色（地）
3.2、无测试线
·供电、模拟、网络输出：(接线端口在右下脚)
·12V(电源正)
·Io（电流输出）
·Vo（电压输出）
·GND(地)
·B-(485信号负)（没有选择不用）
·A+（485信号正）（没有选择不用）
·GND(地)
3.3、继电器报警输出（默认在变送器右端留有接线孔）
·继电器1（上限）：COM1(公共端)；NC1(常闭点)；NO1（常开点）
·继电器2（上上限）：COM2（公共端）；NC2（常闭点）；NO2(常开点)
·当浓度未达到上限数值时，继电器1和继电器2均无动作；当浓度达到上限数值时，继电器1动作，继电器2不动作；当浓度达到上上限时，继电器1保持不动作，继电器2动作。
变送器显示的级别与粉尘浓度的对照表
|
级别 |
显示数值 |
级别 |
显示数值 |
级别 |
显示数值 |
|
ISO7.1 |
0.1 |
ISO8.3 |
1.4~1.6 |
ISO8.8 |
4.4~5.3 |
|
ISO7.5 |
0.3 |
ISO8.4 |
1.7~2.1 |
ISO8.9 |
5.4~6.7 |
|
ISO8 |
0.7~0.8 |
ISO8.5 |
2.2~2.6 |
ISO9 |
6.8~8.8 |
|
ISO8.1 |
0.9~1.0 |
ISO8.6 |
2.7~3.4 |
||
|
ISO8.2 |
1.1~1.3 |
ISO8.7 |
3.5~4.3 |
||
