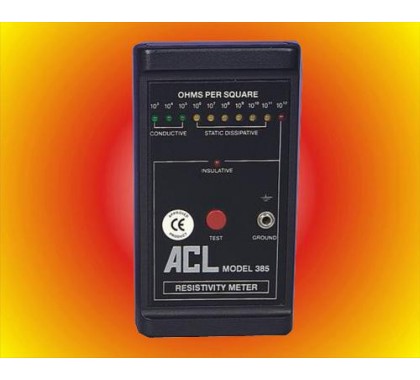

这种小巧袖珍型检测表既可测量表面阻抗，又可测量对地电阻，量程范围广，从103欧姆/□到1012欧姆/□，精度为±1/2量程。
ACL-385采用ASTM标准D-257平行电极传感方法，可以简便、重复地测量各种传导型、静电泄放型、绝缘型表面。
|
ACL-385表面电阻测试仪产品功能描述 |
|
|
ACL-385表面电阻测试仪使用方法 |
要测量表面阻抗，将表放在被测表面上，按住红色的测量（TEST）按钮，持续发亮的发光二极管（L |
|
|
ED）即指示出测量的表面阻抗量级。 |
|
|
103=1千欧姆 绿色LED |
|
|
104=10千欧姆 绿色LED |
|
|
105=100千欧姆 绿色LED |
|
|
106=1兆欧姆 黄色LED |
|
|
107=10兆欧姆 黄色LED |
|
|
108=100兆欧姆 黄色LED |
|
|
109=1000兆欧姆 黄色LED |
|
|
1010=10000兆欧姆 黄色LED |
|
|
1011=100000兆欧姆 黄色LED |
|
|
1012=1000000兆欧姆 红色LED |
|
|
>1012=绝缘 红色LED |
|
测量对地电阻 |
将接地线插入接地（Ground）插座，这样绝缘了表的右侧检测电极（与插座在同侧）。将鳄鱼夹接 |
|
|
到你的地上。 |
|
|
将表放在被测表面上，按住测量（TEST）按钮，持续发光的LED指示出对地电阻值的量级。这个测 |
|
|
量值的单位是欧姆。 |
|
电源 |
9伏PP3碱性电池 |
|
测量电压 |
额定9伏 |
|
相对湿度 |
0%～90%（无结露） |
|
精度 |
±10% |
|
重复误差 |
±5% |
|
重量 |
170克（60Z） |
|
尺寸 |
127×76×26 |
|
ACL-385表面电阻测试仪校准周期 |
ACL-385表面阻抗表校准方法 |
|
|
每十二个月需校准ACL-385表面阻抗表。 |
|
|
采用十进电阻箱，将标准测量电阻跨接在ACL-385表的两个平行电极之间来检验其显示的阻抗值是否正确。 |
|
电源 |
9伏PP3碱性电池 |
|
测量电压 |
9伏 |
|
温度范围 |
工作温度5摄氏度到49摄氏度 |
|
储藏温度 |
－15摄氏度到60摄氏度 |
|
相对湿度 |
0％到90％(非结露状态) |
|
测量度 |
10的数量级 |
|
转变点 |
1/2级对数(3.16×10n) |
|
转变点精度 |
±1/2级 |
|
精度 |
±10％ |
|
重复性 |
±5％ |
|
重量 |
170克 |
|
尺寸 |
130×70×25(毫米单位) |
|
表面阻抗表校准步骤 |
|
|
|
ACL-385表采用的是1％超薄膜电阻和高速放大电路，其校准步骤是基于该产品的线性电路技术而进行的。 |
|
|
阻抗值的转换点为1/2级对数即3.16×10n，转换点的线性值为每测量档的中值(mean value per |
|
|
unit)的±10％。 |
|
|
测量用仪器：十进电阻箱，测试电极 |
|
|
电阻箱的电阻需要有1×103欧姆到 999×106兆欧姆或109，测量大于109阻值时采用CAD技术(cad |
|
|
Generaated techniques)，因为采用9伏电压驱动很难验证阻抗值大于999×106的电阻。 |
|
|
将电阻箱的两个电极连接到ACL-385的两个平行电极上，将电阻调到1K位置，表的103发光二极管( |
|
|
LED)应亮，其它档的校准依此类推，测量阻抗转换点时，按下开关的同时连续调节阻抗电桥的阻抗 |
|
|
值，并观察察下一档LED灯常亮时的阻抗值(这时的值为转换阻抗值)。 |
