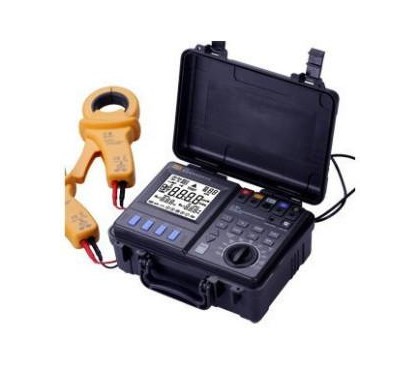

Ms2308系列是非常出色的智能接地电阻测试仪，可以完成各种类型的接地电阻测量，包括对直接接地(将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极)、工作接地(在电力系统电气装置中，为运行需要所设的接地)、保护接地(电气装置的金属外壳、配电装置的构架和电路杆塔绝)雷电保护接地(为雷电保护装置向大地泄放雷电流而设的接地)、防静电接地(为防止静电对易燃油、天然气储罐和管道等的危险作用而设的接地)、接地极(埋入地中并直接与大地接触的金属导体)、接地线(电气装置、设施的接地端子与接地极连接用的金属导电部分)、接地装置(接地线和接地极的总和)、接地网(由垂直和水平接地极组成的供发电厂、变电所使用的兼有泄流和均压作用的较大型的水平网状接地装置)进行接地电阻测量，适用于交流标称电压500kV及以下发电、变电、送电和配电电气装置(含附属直流电气装置)以及建筑物电气装置的接地电阻测量。
|
测量方式 |
功能 |
MS2308 |
MS2307 |
MS2306 |
|
三极&四级接地电 阻测量 |
测试电压：AC20V/48V |
√ |
√ |
√ |
|
测试频率：94Hz/105Hz/111Hz/128Hz/AFC |
√ |
√ |
94Hz/128Hz |
|
|
接地电阻量程 |
0.02Ω~300KΩ |
0.1Ω~30KΩ |
0.1Ω~20KΩ |
|
|
选择法测试(电流 钳) |
测试电压：AC20V/48V |
√ |
√ |
------ |
|
测试频率：94Hz/105Hz/111Hz/128Hz/AFC |
√ |
√ |
------ |
|
|
接地电阻量程 |
0.02Ω~20KΩ |
0.1Ω~10KΩ |
------ |
|
|
无辅助极法(电压钳 +电流钳) |
测试电压：AC48V |
√ |
√ |
---- |
|
测试频率：94Hz/105Hz/111Hz/128Hz/AFC |
√ |
√ |
----- |
|
|
接地电阻量程 |
0.02Ω~150Ω |
0.1Ω~150Ω |
----- |
|
|
二极交流电阻测量 |
测试电压：AC20V |
√ |
√ |
√ |
|
测试频率：94Hz/105Hz/111Hz/128Hz/AFC |
√ |
√ |
94Hz/128Hz |
|
|
接地电阻量程 |
0.02Ω~300KΩ |
0.1Ω~30KΩ |
0.1Ω~20KΩ |
|
|
二极/四极直流电阻测量 |
测试电压：DC20V |
√ |
√ |
---- |
|
接地电阻量程 |
0.02Ω~3KΩ |
0.1Ω~3KΩ |
----- |
|
|
干扰电压/干扰电流 /干扰频率 |
干扰电压 1~50V DC/AC |
√ |
√ |
√ |
|
干扰频率16Hz~400Hz |
√ |
√ |
√ |
|
|
干扰电流 20mA~2A |
√ |
√ |
----- |
|
|
土壤电阻率 |
测试电压：AC20V/48V |
|||
|
测试频率：94Hz/105Hz/111Hz/128Hz/AFC |
√ |
√ |
94Hz/128Hz |
|
|
量程：0.02Ω·m~1000KΩ·m |
√ |
√ |
√ |
|
|
RK(测试导线补偿) |
测试电压：AC20V/48V |
√ |
√ |
√ |
|
测试频率：94Hz/105Hz/111Hz/128Hz/AFC |
√ |
√ |
94Hz/128Hz |
|
|
量程： |
0.02~30Ω |
0.1~30Ω |
0.1~30Ω |
|
|
测试电流 |
≦250mA |
≦100mA |
≦100mA |
|
|
数据存储 |
√ |
√ |
√ |
|
|
USB 通讯 |
√ |
√ |
------ |
