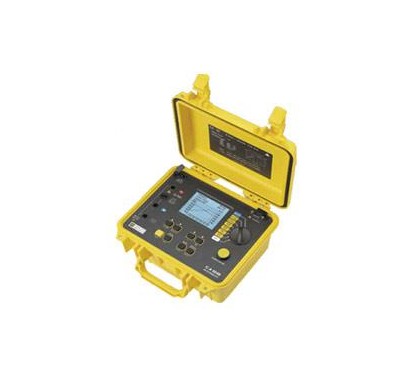

CA6549绝缘电阻测试仪
产品特点:
测试电压可自行组态设置（从40V到5100V），并有固定测试电压值：500V、1000V、2500V和5000V可直接选择
绝缘电阻测量范围：从30kΩ 到10TΩ
自动步阶电压测试（步阶电压和持续时间可自行设置）- 可预先设置、存储三组设定值，每组皆可可设置5阶步阶电压值。
可计算电阻读值的温度补偿（参考温度的绝缘电阻值）
自动计算DAR、PI及DD值
直接测量及显示测量绝缘电阻值、测试电压、运行时间、电容和漏电流等
当检测到被测物带电压（未断电），则仪器自动禁止测量
测试结束后自动放电，并显示放电电压
大型图形液晶屏，可显示5行字元数字，或绝缘电阻测量趋势图等测量结果
强固防护外壳
具RS-232通讯接口，支持外接串口打印机（选购）直接打印测量结果
具128kB内存，可存储测量数据
可经由PC远程控制（选购 DataView 软件）
产品应用:
测量电缆、变压器、电动机、发电机等绝缘及绕组绝缘等
高阻或高吸收测试
单点快速测试
定时测量
吸收比（DAR）及极化指数（PI）测试
多层绝缘电缆测试（DD）
长时间运行的老旧设备
电动机绝缘电阻测量
计算机控制生产线测试
预防性维护，可经由PC储存测量数据并进行趋势分析
依据测量需求，用户自选测试电压进行绝缘电阻测量
技术参数：
测量
绝缘电阻 固定测试电压：500/1,000/2,500/5,000 V
可调测试电压：40V ~ 5,100V (以10V或100V递增)
测量范围：
500V：10kΩ ~ 2 TΩ
1,000V：10kΩ ~ 4 TΩ
2,500V：10kΩ ~ 10 TΩ
5,000V：10kΩ ~ 10 TΩ
电压 1 至 5,100V (15Hz 至 500Hz 或DC)
电容 0.001 至 4.999μF
泄漏电流 0.000nA 至 3,000μA
功能
显示屏 图型点阵 LCD
背光 有
可组态设置告警 有
平滑显示 有
可组态设置时间 有
计算参数 DAR(电介质吸收比)-PI(极化指数)及DD(电介质放电指数)
步长电压模式 5阶
R（参考温度To）计算 有
锁定测试电压 有
R(t) 记录并可直接显示
数据存储内存 128 kB
通讯接口 RS 232
直接打印结果 透过串行或并行打印机
PC软件 DataView?（选购）
电源 可充电镍氢电池（9.6V – 3.5 AH NiMH）
电池寿命 30天，每天10次DAR 和5次PI测试
电气安规 IEC 61010-1 （Cat. III 1,000V 或 Cat. I 2,500V） 及IEC 61557
外型尺寸 270 x 250 x 180 mm
重量 4.3 kg
