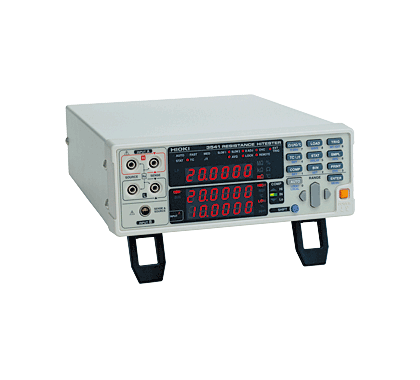

日本日置 3541电阻计
宽量程、高分辨率、适用于系统测试的电阻计
· 广范围测量 最低0.1μΩ（20.00mΩ），最高110MΩ
· 快速采样,最快可达0.6ms (*根据设定条件的不同,会有差异)
· 补正偏置电压,用9451(Pt)/温度探头进行温度补正功能
· 运用4端子测量技术,测试线接触电阻可忽略不计
· 具备统计、演算功能。若再另配选件的9670,可达到印字功能。
基本参数
日本日置 3541电阻计
|
测量电流
|
20mΩ（最大显示20.0000mΩ, 分辨率0.1μΩ）~100MΩ量程（最大显示110.000MΩ，分辨率1kΩ），11档切换
[Low Power ON时] 2Ω（最大显示2.00000Ω，分辨率10μΩ）~2kΩ量程（最大显示2.00000kΩ，分辨率10mΩ），4档切换
|
|
测量精度
|
(SLOW2） ± 0.007% rdg. ±0.0015%dgt.（2k/20kΩ）
[Low Power ON时]: ± 0.011% rdg. ±0.01%dgt.（2～2kΩ）
|
|
测量电流
|
DC 1A～100nA, [Low Power ON时]: DC 10m～10μA
|
|
开路端子电压
|
DC 5V（20/200m）, 2.6V（2～20k）, 13V（1M～100M）,[Low Power ON时]: 60mV
|
|
采样速度
|
| |
快速
|
中速
|
低速 1
|
低速 2
|
|
50Hz
|
0.6ms ± 0.3ms
|
21ms ± 1ms
|
155ms ± 5ms
|
455ms ± 10ms
|
|
60Hz
|
0.6ms ± 0.3ms
|
17ms ± 1ms
|
149ms ± 5ms
|
449ms ± 10ms
|
|
应答时间（纯电阻时）：上记采样时间+约1ms（根据设定内容、试料的不同,会有差异）
|
|
|
|
其它功能
|
温度测量（-10.0~99.9 °C ），温度补偿阻抗值换算，卷线温度上升值换算，比较功能，最多可储存装填30种设定条件,分类（BIN）测量（10分类）, 统计运算, 补偿偏置电压，迟延 , 平均
|
|
数子输入/输出
|
输出: BCD, 测量结束,比测仪结果, BIN结果, NG/开放连接器输入: 设定条件选择, 触发, 校准, 0ADJ,印刷 /C-MOS
|
|
供应电源
|
AC 100～240V, 50/60Hz, 30VA max.
|
|
体积于重量
|
215宽 × 80高 × 295厚mm, 2.6kg
|
|
附件
|
夹型测试线 9287× 1, 温度探头 9451× 1, 电源线× 1,保险丝× 1, EXT I/O用插入式连接器× 1
|
|
