该仪器结构紧凑、性能稳定、体积小、重量轻、便于携带，是目前国内小型携带式大气采样仪器中较为理想的仪器。调换不同的采样负载，既可采集有毒气体，也可采集粉尘和活性炭采样管等，适用于多功能大气环境监测，能做到一机多用。

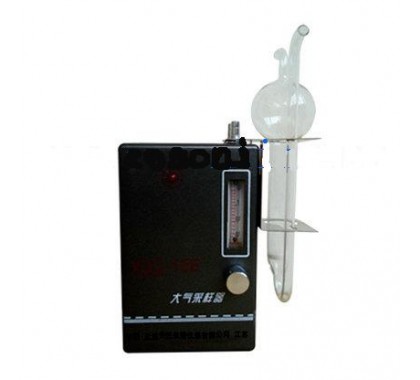

       一、XQC-15E大气采样器仪器结构简介

       该采样器整机主要部分由隔膜泵、调节阀、缓冲器、流量计、电子时控电路、欠压指示电路和电源等部分组成。

       1.XQC－15E大气采样器隔膜泵   其结构和装配采用先进技术，使小型泵具有结构紧凑、效率高、抽气压力大、负载能力强、流量稳定、耗电省、噪音低等优点。在100mmHg负载能力情况下，仍能获得1L/min左右。泵阀片采用特种橡胶制成，具有耐酸碱气、耐老化、寿命长，经长时间的考验，性能仍保持良好。泵动力电机采用电子调速，在电压波动及干电池电压下降变化较大的情况下，仍能确保电机稳速运转。在采样过程中负载在一定范围变化情况下，电子电路能起到调整功率，使隔膜泵的流量稳定。

       2.时控机构   本机采用固定式8档定时结构，它不必每次采样前需调定，也不会因调定失误而无法查证。

       8档选时开关可根据条件要求选定如表中时间停机，只要把某档小开关拨向“ON”（开）即可得到需要时间停机。二档或多档同时拨向“ON”，定时就会出现错误。8档开关均在关的位置，仪器不工作。考虑操作人员的选定时间有不同的要求，在“1”档设手动档，用户可根据自己的需要时间进行关机。

       3.工作指示和欠压指示   为确保操作人员工作效率，使仪器更富有实用性。XQC-15E电子时控大气采样器设有工作指示和欠压指示，它可明显告诉操作人员何时更换干电池，正常工作红灯亮，当电压低到6V时，红灯自动熄灭，显示电池欠压。这也是对隔镍电池必不可少的保护功能。

       4.电源   仪器配有“充电—稳压”两用电源，正常采样时电源开关位置于“稳压”位置，这时输出8V直流电压；如作充电用时，电源开关位置于“充电”位置，同时采样器开关置于关机状态，便可自动充电。当采样器的电池电压充至额定值时，充电器指示灯自行熄灭，表示充电结束。

       外出采样，在无交流电源情况下，使用干电池是很方便的。6节5＃干电池一般使用4.5小时左右，隔镍电池可使用8小时左右。若采样器指示灯熄灭，表示欠压，则需要更换干电池。如隔镍电池欠压，则需充电。
