CDX-III 多功能磁粉探伤机

CDX-III多功能磁粉探伤机概述

CDX-III多功能磁粉探伤机该机型磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。仪器采用可控硅作无触点开关，噪音小、寿命长、操作简单、方便、适应性强、工作稳定。是我厂最近推出的新产品，它除具有便携式机种的一切优点外，还具有移动机种的某些长处，扩展了用途，简化了操作，还具有退磁功能。

CDX-III多功能磁粉探伤机主要技术指标

提升力：

⑴旋转探头A：12kg

⑵磁轭探头D：大于5.5kg（AC）（代活关节）

⑶马蹄探头E： 大于5.5kg

⑷磁    环O： 1800TA

2、探头极距：

⑴旋转探头：100mm

⑵磁轭探头：0—255mm可调

⑶马蹄探头：0—165mm可调

⑷磁    环：Φ150 mm范围

3、探头工作电压：AC36V×2

4、探头工作电流：约8—12A

5、电源工作电压：AC220V±10%   50HZ

6、灵敏度：可清晰完整地显示（15/100）A型标准片上刻槽。

7、外型尺寸：260×140×170mm。

8、重量：主机重9kg，旋转磁场探头重3.5 kg，磁轭探头重2.5kg，马蹄探头重2kg，磁环重3kg。

CDX-III多功能磁粉探伤机

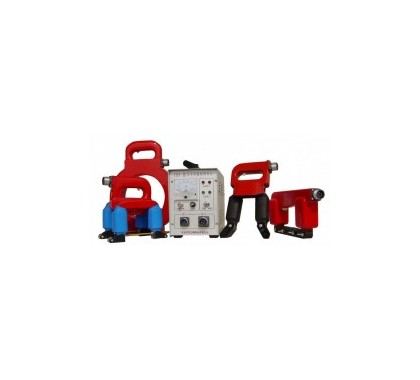

CDX-III多功能磁粉探伤机备有四种探头：（随机配E、D、A、O三种）

1、旋转探头：（E型）能对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性全方位显示缺陷和伤痕。

2、电磁轭探头：（D型）它配有活关节，可以对曲面、平面工件进行探伤。

3、马蹄探头：（A型） 它可以对各种角焊缝，大型工件的内外角进行局部探伤。

4、磁环：（O型）它能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕 （疲劳裂痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。
