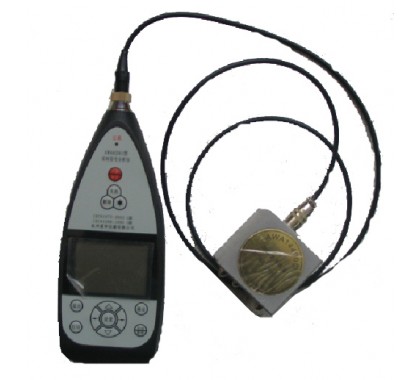

AWA6256B+环境振动分析仪

AWA6256B+型环境振动分析仪

AWA6256B+T型三轴向振动分析仪（新产品）

环境振动测量

低频振动测量

三轴向人体全身振动测量

三轴向人体手传振动测量

三轴向机器振动测量

通道数

1

1

3

3

3

软件配置

人体振动分析软件包（S 6291－01107）

低频1/3 OCT分析软件包（S 6291－01310 ）

人体振动分析软件包（S 6291－01107）

机器振动测量软件包

符合标准

GB10070-1988和GB/T10071-1988

仪器符合ISO 8041：1990

可升级符合新的环境振动标准和GB/T 23716-2009（ISO 8041:2005）

GB/T 50355-2005

JGJ/T 170-2009

GB/T 3241-2010

GB/T13441（ISO 2631）

仪器符合GB/T 23716-2009（ISO 8041:2005）

GB/T 14790.1（ISO 5349-1）和GBZ/T 189.9

仪器符合GB/T 23716-2009（ISO 8041:2005）

传感器

AWA14400型压电加速度计，灵敏度: 40 mV/ m·s-2，质量:550 g

AWA84410型三轴向座垫加速度计，灵敏度: 约10 mV/ m·s-2，质量:250 g

AWA84152三轴向加速度计，灵敏度：2 mV/m·s-2，质量:90 g

AWA84152三轴向加速度计，灵敏度：2 mV/m·s-2，质量:90 g

频率范围

1 Hz～80 Hz

0.3 Hz～250 Hz

0.5 Hz～250 Hz

5 Hz～1.6 kHz

加速度：2 Hz ~ 2 kHz

速度：2 Hz ~ 1.5 kHz

位移：2 Hz ~ 200 Hz

测量范围

48 dB～158 dB（以10-6 m/s2为参考）

总值振级：40 dB～155 dB（以10-6 m/s2为参考）；

1/3倍频带振级：40 dB～158 dB

60 dB～170 dB（以10-6 m/s2为参考）

70 dB～185 dB（或0.01 m/s2 ～1000 m/s2）

加速度：0.03～1800 m/s2

速度：0.5～5000 mm/s

位移：5 μm～500 mm

频率计权

并行W.B.z（全身垂直）、W.B.x-y（全身水平）、以及平直频率响应

并行Wb、Wc、Wd、We、Wj、Wk、Wm

Wh、BL（带限）

检波器

并行有效值

并行有效值、峰值

时间平均方式

并行（同时）指数平均、线性平均

时间平均常数

125 ms、1 s、 8 s

主要测量指标

并行瞬时VL、VLmax、VLmin、VLeq、VL5、VL10、VL50、VL90、VL95、SD

1/3 倍频带的振级，1/3 倍频程滤波器的中心频率0.63 Hz～250 Hz；

WZ，WK计权振级，总值振级及用户自定义频率计权振级

并行（同时）频率计权Wb、Wc、Wd、We、Wj、Wk、Wm和时间平均的瞬时值、最大值、最小值、等效值、Peak值和VDV值等。

并行（同时）频率计权Wh、BL（带限）的瞬时值、最大值、最小值、等效值、A（4）或A(8)

同时测量a、v、s三种振动量的有效值、峰值、峰峰值；

1/3 OCT实时分析

显示分辨率

0.1 dB

0.01 dB

显示器

240×160点阵LCD显示器，有LED背光

积分测量时间

1 s到24 h分档或任意设定

级线性范围

大于90 dB

采样频率

积分采样时间间隔：0.1s

750 Hz

750 Hz

12 kHz

12 kHz

数据存贮

32 MitB的FLASH可以保存1024组测量结果，也可将数据转存到U盘中

输出接口

AC、DC、RS 232和USB

工作电源

6节LR 6 碱性电池或可充电电池，可连续使用12小时以上；也可使用5 V外接电源

尺寸(mm)

210 × 90 × 38

主机质量（kg）

主机：0.5

工作环境

工作温度：-10 ℃～50 ℃，相对湿度：25 % ～90 %
