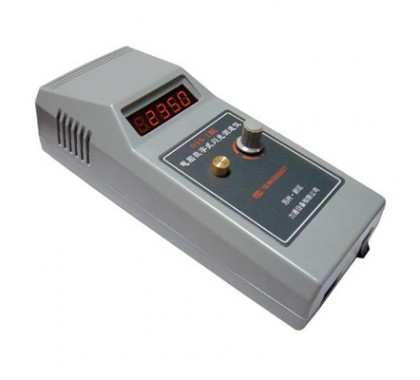

DSS2 数字式闪光测速仪
型号:DSS2
订货号:
厂家:国产
价格:面议
区域:北京
     DSS2 数字式闪光测速仪


    用于微电机、纺织锭子和小型电动工具的测速,对旋转物体进行转速测量、动态观测、转向判别、频率测定。
    本仪器采用内触发脉冲氙灯,亮度高,寿命长,触发可靠。仪器中应用了大中规模集成电路和数码管数字显示。读数明亮清晰。本仪器体积小,重量轻,造型美观。其最大特点是测速精度居国内同类仪器的领先水平,由于以非接触方式测速,操作简单易行,具有闪光式测速的独特优越性。广泛应用于机电、纺织、轻工等行业和计量,院校、科研等部门。
     DSS2 数字式闪光测速仪


    产品介绍
     闪光测速仪DSS2 数字式 2万转1700 3万转1900 灯泡180

    用于微电机、纺织锭子和小型电动工具的测速,对旋转物体进行转速测量、动态观测、转向判别、频率测定。
    本仪器采用内触发脉冲氙灯,亮度高,寿命长,触发可靠。仪器中应用了大中规模集成电路和数码管数字显示。读数明亮清晰。本仪器体积小,重量轻,造型美观。其最大特点是测速精度居国内同类仪器的领先水平,由于以非接触方式测速,操作简单易行,具有闪光式测速的独特优越性。广泛应用于机电、纺织、轻工等行业和计量,院校、科研等部门。

    二、主要技术参数
    1 测速范围:
    A型:档 200 — 3000 转/分
    档 3000 — 20000 转/分
    B型:档 200 — 3000 转/分
    档 3000 — 35000 转/分
    每档连续可调,两档之间互有复盖。
    2 .测速精度:± (1 × 10-4 ×读数 +1) 转 / 分
    3 显示: 五位 LED 数码管显示。
    4 电源: 220 伏± 10 %最大功耗小于 20 瓦
    5 .尺寸: 220x 94 × 74 毫米
    6 重量: 0 63 公斤

    三、操作步骤:
    1, 测速
    (1) 在被测物近中心部分作上标记或认定已有的特征标记 ( 宜作非对称的标记 ) 。
    (2) 把电源插头插入插座,按下尾部的电源开关,按通电源,数码管显示屏即显示该档的闪光速值。
    (3) 若待测物体转速值的大致范围未知时,先将按键开关置于“ ”档。
    细调旋纽 ( 带动十圈电位器 ) 。先顺时针转到头,把闪光对准标记,一边把细调旋钮逆时针微凋整,一边观察标记,当第一次出现稳定的单象时,数码管显示的读数就是被测物的每分钟转数。若“ ”档不出现单定象时,用类似上述的方法。在“ ”档内寻找。
    (4) 若被测物转速的范围已知,则将按键开关置于包含此速值的某档,用细调旋钮使闪光从高速向低速变化,第一次出现稳定的单象时,从数码管显示屏上读出被测物的每分钟转速。
    2 动态观测
    方法同 l 。在出现第一个单象时,调节细调旋钮,让闪光频率与转速略有差异。这样,单象就不是静止而是以慢速转动,象的旋转方向和速度受微调旋钮控制,视需要而定。
    3 旋转方向判别
    方法同 1 。在出现第一个单象时,调节细调旋钮让闪光频率略低于转速,这时单象就不是静止不动而是慢速旋转。象的旋转方向就是转动物体的旋转方向。

    四、速度测量法则
    闪光测速仪实际提供了一个频率可调,持续时间极短的脉冲光源。假如电风扇以每分钟 1300 转的速度旋转,闪光频率也是每分钟 1300 次,由于两者速度相等 ( 同步 ) 。显然每次闪光时,电扇叶片必将位于上次闪光时所在的位置上。因此,借助于人的视觉暂留,电扇的叶片似乎根本不动。这就是说,当仪器的闪光频率与被测物的转动频率相等时,转动物体看起来好象静止一样,呈现一个静止的图象。这时,闪光频率就是物体的转速,这就是闪光测速原理。
    假定风扇的转速仍旧是每分钟 1300 转,而闪光的速度变为每分钟 1301 次,由于闪光速度比电扇转速快,所以每次闪光时,电扇的叶片还没有到达上次闪光照射时所在的位置而略有滞后。这种现象在视觉上会觉得电扇在缓慢地向后转动。反之,当闪光速度是每分钟 1299 次时,人眼就会觉得电扇在缓慢地向前转动。这就是说,当仪器的闪光频率与被测物的转动频率略有不同时,就会出现比实际速度慢得多的频闪图象,而且它恰恰是高速运动的真实翻版。利用这个现象就可以对高速运动进行仔细观察和测量。

    五、注意事项
    因为仪器内部有几百伏的直流高压和近万伏的脉冲电压存在,而且高
    压电源是未经变压器隔离,直接由 220 伏电网电压整流而来。因此不要随意打开仪器进行检查和修理,以免触电和损坏仪器,必要时,最好送交生产厂修检,或者在厂方指导下进行检修。
