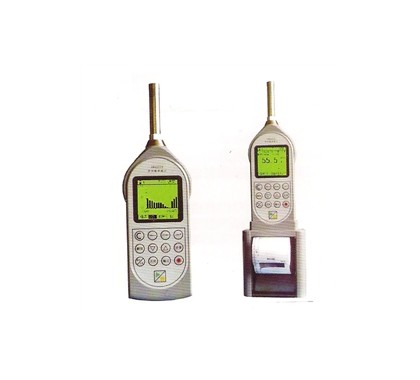

AWA6228型多功能声级计

传声器

Φ12.7mm(1/2″)预极化测试电容传声器

灵敏度级

-46dB至-26dB(以1V/Pa为参考0dB)

传声器及前
置放大器型号

标称灵敏度级

测量上限

本机噪声

AWA14423+AWA14601

-26dB

120dBA

18dBA

AWA14425+AWA14601E-20

-46dB

140dBA

34dBA

AWA14421+AWA14602

-36dB

130dBA

24dBA

频率范围

10Hz～20kHz±1dB(不含传声器)

测量上限

120dB至140dB，由所配传声器灵敏度级决定

本机电噪声

当传声器灵敏度级为-26dB时，
不大于13dBA、18dBC、23dBZ

级线性范围

大于100dB(A计权)

时间计权

并行(同时)Ｆ、Ｓ、Ｉ，以及Peak

A/D位数

24位

频率计权

并行(同时)Ａ、Ｃ、Ｚ

采样频率

48kHz

检波特性

数字检波

仪器类型

1级，当选配AWA14602型前置级和
AWA14421型测试电容传声器时为2级

显示器

128×128点阵LCD，对比度16级可调，有LED背光

主要显示内容

可同时测量及显示12个以上测量指标， 或统计分布图
、累积分布图、24小时分布图、倍频程频谱图

统计分析功能

可以任选频率计权及时间计权，采样速率为47次/秒

24小时自动监测

每小时测量一次，每次测量时间可在1min～58min之间选择

机场噪声测量功能

按0.1s采样间隔记录机场噪声变化过程，
自动计算Td、LEPN，Td测量范围为0.1s～60s

积分测量时间

手动，1s到99小时任意设置或分档设置

主要测量指标

Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、
SD、SEL、E、LCpeak、Td、LEPN等
注1：x为A，C，Z；y为F，S，I；N为5，10，50，90，95
注2：LCpeak测量下限为测量上限减60dB

数据存贮

128组带分布图的统计分析结果

输出接口

交流输出

输出信号幅度可在小信号、大信号或交
流输出中选择，输出功率：150mW，
谐波失真小于0.1%，可接8Ω监听耳机

直流输出

可选择输出A、C、Z三种频率计权、F、S、I
三种时间计权组合的某一瞬时声压级，
输出比例：20mV/dB，100dB时输出
电压为2V，最大输出电压3.3V

RS232接口

接至计算机可实时输出A、C、Z三种频率计权、F、S、I
三种时间计权组合的某一瞬时声压级、1秒最大声压级、1
秒积分声压级、已保存的测量结果。
接至AH40微型打印机可打印测量结果及相关图表

USB接口

当用户选择了SD卡存贮模块后，
才具有USB接口功能。通过USB线将声级计
与计算机相连后，将SD卡转为U盘，
符合USB1.1标准，兼容USB2.0标准

日历时钟

误差小于1分钟/月，可GPS授时、校时

电源

4节LR6 碱性电池或可充电电池，
可连续使用18小时。也可使用5V外部电源

外形尺寸(mm)

260×80×30

质量(kg)

0.5(含电池)

工作温度

-10℃～50℃

相对湿度

20%～90%

大气压力

65kPa～108kPa
