PX409系列复合压力量程
OMEGA的PX409系列高精度传感器 双向表压量程型号具有全不锈钢接 液部件和焊接结构以及出色的温度 补偿，非常适合用于恶劣的工业环 境中。
复合压力传感器可提供5种量程，可 测量正、负表压，并提供相应的双 向输出（±10 mV/V、±5 Vdc及4 ~ 20 mA，环境设置为12 mA）。可提 供±10 inH2O ~ ±15 psi的量程。
规格:
输出：
毫伏： 对于真空为0 ~ 10mV/V，对于复合压力为±10 mV/V
放大电压： 对于真空为0 ~ 5 Vdc，对于复合压力为±5 Vdc
电流环路： 4 ~ 20mA（复合压力为 0 psig时为12 mA）
电源要求：
毫伏： 5 ~ 10 Vdc (2 mA @ 10 Vdc)
放大电压： 10 ~ 30 Vdc @ 10 mA
电流环路： 9 ~ 30 Vdc [最大环路电阻 = (Vs-9) x 50]；[温度高于105°C (229°F)时为9 ~ 20 Vdc]
遵循CE的规定： 满足工业辐射和抗干扰标准EN61326
精度（综合线性度、滞后性和重复性）： 最大值为±0.08% BSL，仅可正向校准，电气连接器向上
零点平衡： 通常为满量程的±0.5%，最大值为1%（对于1 psi及以下量程，通常为1%，最大值为2%）
跨距设置： 通常为满量程的±0.5%，最大值为1%（对于1 psi及以下量程，通常为1%，最大值为2%）
工作温度范围： -45 ~ 121°C (-49 ~ 250°F)
[对电压或电流输出为-45 ~ 115°C(-49 ~ 240°F)]
补偿温度：
量程> 5 psi： -29 ~ 85°C(-20 ~ 185°F)
量程≤ 5 psi： -17 ~ 85°C(0 ~ 185°F)
零点热效应（在补偿范围内压力为0 psig时）：
量程> 5 psi： 量程的±0.5%
量程≤ 5 psi： 量程的±1.0%
跨距热效应（在补偿范围内）：
量程> 5 psi： 量程的±0.5%
量程≤ 5 psi： 量程的±1.0%
长期稳定性（1 年）： 通常为满量程的±0.1%
冲击： 50 g，11 ms半正弦波冲击，纵轴及横轴
振动： 5-2000-5 Hz，30分钟的周期，曲线L，军用标准Mil-Spec 810图514-2-2，纵轴及横轴
响应时间： <1 ms
带宽： DC ~ 1 kHz（常规）
耐受压力（正向）：
10 inH2O： 满量程的10倍
1 psi： 满量程的6倍
2.5 psi及更高： 满量程的4倍（负向为4倍或1个大气压，以较大值为准）
破裂压力：
10 inH2O ~ 5 psi： 1,000 psi
15及更高： 3,000 psi
电气终端：

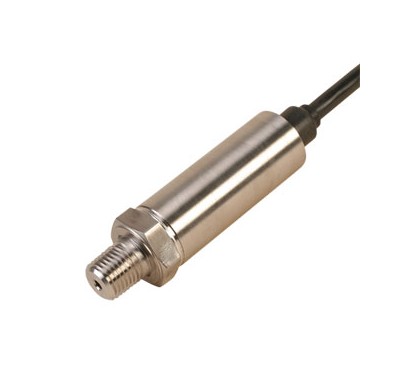

PX409： 一体化2 m (6')电缆
PX419： 微型DIN
PX429： 扭锁式
PX459： M12
对接连接器：
PX419： CX5302（内含）
PX429： PT06F10-6S（单独销售）
环境保护：
PX409： IP67
PX419，PX429以及PX459： IP65
接液部件： 316不锈钢
压力端口： ¼-18 NPT外螺纹
校准： 配备5测量点校准证书（对于复合压力量程仅限于正数读数）
重量： 115 ~ 200 g (4 ~ 7 oz)，取决于配置
