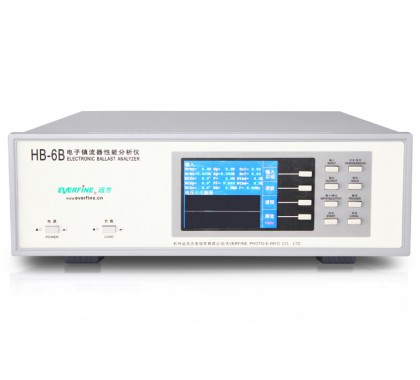

HB-6B电子镇流器性能分析仪（荧光灯型）

2、谐波分析：可测量电压电流总谐波THD、0~39次各次谐波相对值、有效值、谐波频谱图、每瓦谐波电流。

3、输入启动分析：测量电子镇流器启动时输入端电压、冲击电流的变化曲线及最大值。

4、输出启动特性：测量电子镇流器启动后0～5秒内灯电压（30.0～1000.0V）、灯电流（0.010～2.000A）、导入阴极电流（0.010～2.000A）和灯 丝电流（0.010～2.000A）真有效值的变化曲线及此间的最大值。电压、电流精度：±2%量程

5、输出稳态特性：测量电子镇流器输出端稳态的灯电压有效值（10.0～300.0V）、灯电流有效值（0.010～2.000A）、导入阴极电流有效值（0.010 ～2.000A）和灯丝电流有效值 （0.010～2.000A）、峰值 、波峰比；灯电压、灯电流、导入阴极电流、灯丝电流的波形；灯管振荡频率和灯管功率。高频波可展 开。电压、电流精度：±1%量程

6、预热能量测试：测量电子镇流器启动后0～5秒内灯丝电压真有效值（2.0～30.0V）、灯丝电流真有效值（0.010～2.000A）、灯丝功率（0.1～45W）及以上参数此间的变化曲线、峰值最大值,灯丝预热启 动时间和预热能量。

典型测试报告：

  输入特性【窄频】（一）                                                         输入特性【窄频】（二）

输出稳态特性【包络】                                                 输出稳态特性【单个高频波】

输入启动特性                                                                                   启动特性

预热能量
