AKFC-92A型矿用粉尘采样器是根据《MT162-1995粉尘采样器通过技术条件》、《JJG（煤炭）03-96矿用粉尘采样器检定规程》、《GB16225-1996车间空气中呼吸性矽尘卫生标准》、《GB16238-1996车间空气中呼吸性水泥粉尘卫生标准》、《GB16248-1996作业场所空气中呼吸性煤尘卫生标准》、《GB5748-85作业场所空气中粉尘测定方法》及《MT79-84井上下作业场所测点的选择和布置，粉尘浓度和分散度的测定方法》设计制造的，是一种用于测定环境空气中浮游粉尘的常规仪器。适用于工矿企业、劳动卫生及环境保护等部门的粉尘监测。
该粉尘采样器由高性能吸气泵、自动时间控制电路、流量调节电路、自动反馈恒流电路、欠压保护报警电路、安全电源等组成，还配有多种粉尘预捕集器。其中用于测定总粉尘浓度的全尘预捕集器；另一种用于测定呼吸性粉尘浓度的冲击式预捕集器，这种预捕集器能对危害人类的呼吸性粉尘和非呼吸性粉尘进行分离，能一次采集可兼得呼吸性和非呼吸性二种粉尘样本，其分离效率达到国际公认的“BMRC”曲线标准，是一种较为可靠实用的粉尘前级分离装置。该仪器采用ibI（150℃）等级本质安全型防爆结构，特别适用于煤矿井下及其他含有爆炸危险性气体的作业场所使用。

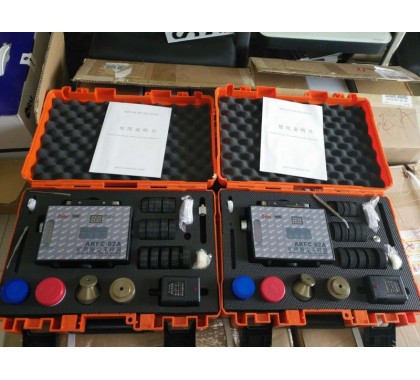

本机机壳采用了高强度ABS工程塑料，并作了防潮、防尘、防静电等的特殊处理。仪器具有无脉动气流，负压、负载能力大，自动定时采样、安全可靠、坚固耐用、便于携带和现场使用等优点，其主要技术指标已达到或接近国际先进水平。 AKFC-92A防爆粉尘采样器
1、采样流量：20L/min
2、抽气负压：＞3000Pa
3、负载能力：≥1000Pa
4、采尘范围：全尘、呼吸性粉尘
5、定时范围：0-99分钟内任意设置
6、连续工作时间：＞120min
7、工作噪声：≤70dB（A）
8、防爆形式：矿用本质安全型ibI（150℃）
9、适用环境：温度：-5～35℃相对湿度：≤95％RH
10、外形尺寸：200×140×80（mm）
11、仪器重量：1.8 ㎏
AKFC-92A防爆粉尘采样器采样器在操作检测之前，应先对仪器进行熟悉了解，根据粉尘采样器外形图对有关主要部件分别介绍如下：
1、采样头联接座：采样时联接预捕集器，使之与采样器紧密联接，不漏气，不松动。连接口应保持洁净，严防玷污或异物吸入。
2、流量计：直接显示出采样器的视值流量，观察流量计浮子顶部平面的位置就能读出采样流量值。
3、采样时间显示：显示“00～99”分钟内预置的采样时间。采样开始后作减“1”计数，当计时器为零时，停止工作。显示时间单位为min（分钟），个位的小数点开始闪烁时则表示计时器开始作“1”运算。
4、自动开关：当打开自动开关时，采样器可预置时间自动采样。到时显示“00”自动停止采样。
5、自动开关：当打开手动开关时，仪器即开始工作，此时由人工控制采样时间。（当自动、手动均打开时，手动优先，仪器按手动方式工作）。
6、流量调节钮：在采样器工作过程中，如需要调节设定流量，可用此钮调节。
7、充电插座：采样器使用后，或在工作过程中听到蜂呜欠压报警声，必须在地面上进行充电。充电时只要将充电插头插入仪器充电座内，此时充电指示灯亮则表示开始充电，正常充电时间为16小时。
9、10、置数按钮，按动此两钮可在“00～99”分钟内任意设置时间。
11、复位按钮：当采样时发现有误或需要重新置数时，可按此按钮，即可复位重新置数。
12、三脚支架固定螺母：该螺母座用于采样器在现场工作时与三脚支架固定之用。
13、出气口：供泵体排气之用。
另外，本机采取的防爆措施：
1、电池组：GNY2.5A/h×6节，用0.51Ω/10W的无感线绕电组串联作限流电阻使用，用704硅胶跟电池灌封构成本安电池组。
2、电机M：用两个二极管与电机M用硅胶灌封一体，消除反电动势，构成保护性元件。
AKFC-92A防爆粉尘采样器AKFC-92A型矿用粉尘采样器配有两种预捕集器，现根据预捕集器的特点来说明粉尘浓度的测定方法。
A.全尘式预捕集器的使用
（一）原理：抽取一定体积的含尘空气，通过全尘式预捕集器时，使粉尘阻留在滤膜上逐步积累。在采样结束后，由滤膜的增量可计算出单位体积含尘空气中所含粉尘的总质量。
（二）需用器材：
1、粉尘采样器主机；
2、预捕集器：全尘式预捕集器；
3、滤膜：配有配有φ75mm或φ40的过氯乙烯纤维滤膜
4、天平：感量为万分之一的全自动电子分析天平
5、干燥器：采用普通干燥器时应放置变色硅胶，以便观察；
6、镊子：不锈钢钟表镊子
（三）测定程序
1、首先用镊子取出干净的滤膜，除于两面的衬纸，先放在天平上称重并记录，压入滤膜夹，然后放入贴好的标签的样品盒内备用。当使用φ75滤膜时应做成漏斗状安装在全尘预捕集器内，并使滤膜绒面朝向进气口方向。
2、现场采样首先要选好采样地点，需要固定采样的应打开专用三角支架，使粉尘采样器水平稳固地固定在三角架上。
3、将安装好滤膜的预捕集器紧固在采样头连接座上，并使预捕集器的进气口置于含尘空气的气流中。
4、采样时间根据现场粉尘种类、浓度及作业情况来预置。一般采样时间以20～25分钟为宜，粉尘浓度较高的场所一般预置2～5分钟即可。
5、采样结束后，应将滤膜夹取出轻放在相应的样品盒内。需干燥处理后称重记录。
（四）粉尘浓度的计算
T=[（f1-f0）÷20h]×1000（mg/m3）
式中：T——总粉浓度（mg/m3）
f0——采样前滤膜的质量（mg）
f1——采样前滤膜的质量（mg）
h——采样时间（min）
Q——采样流量（L/min）
（五）注意事项:
1、滤膜夹要擦净，预捕集器的清洗必须使用净水、脱脂棉球或纱布，切不可使用有机溶剂擦洗。
2、现场采样后，要注意保护好样品，使其不受污染和掸落。
B.冲击式预捕集器的使用
（一）原理：抽取一定体积的含尘空气，通过惯性冲式方式的分离装置，将较为粗大的粉尘颗粒撞击在涂抹硅油的玻璃捕集板上，而通过捕集板周围空腔的微细尘粒，则被阻留在滤膜上。采样以后，分别由玻璃捕集板及滤膜的增量，即可计算出单位体积含尘空气中呼吸性粉尘，非呼吸性粉尘及总粉尘的质量。
（二）需用器材：
1、粉尘采样器主机
2、预捕集器：使用冲击式预捕集器。当采样流量为20L/min时，该预捕集器的分离特性符合“BMRC”曲线标准，其前级捕集效率分别为：尘粒直径7.07μm以上的为100％，5μm为50％，2.2μm为10％。
3、玻璃捕集板：φ25mm的无色石英晶片。
4、滤膜：φ40mm的过氯乙烯纤维滤膜
5、硅油：六万粘度的甲基硅油
6、天平：有条件单位使用感量为十万分之一的电子天平更佳。
7、干燥器：采用普通干燥器时，应放置变色硅胶，以便观察。
8、镊子：不锈钢钟表镊子。
9、刮刀：不锈钢小刮刀。
（三）测定程序
1、玻璃捕集板先用中性洗涤液浸泡，除于表面污渍，经清水漂洗后，再用脱脂棉球及酒精擦净。
2、用洁净的小刮刀沾取少量硅油，涂抹在捕集板圆心位置。再向侧边将硅油刮薄展开，使硅油涂成φ15mm的圆形。由于硅油粘度较高，数小时后才会出现均匀扩散现象。所以捕集板涂抹硅油的工作，应在采样前提前进行，并保证其不受污染，实验证明，捕集板涂抹硅油控制在0.5～5mg范围内，粉尘捕集效果将是不受影响的。
3、将己涂好硅油的捕集板，放在天平上称重并做好记录备用，放入贴好标签的样品盒内。工作时，将玻璃捕集板从样品盒内取出，安装在预捕集器分离装置前部的捕集板座台上，用金属卡环压紧，再旋上预捕集器的进气盖。
4、将洁净的φ40滤膜，除于两面的衬纸放在天平上称重并做好记录，压入滤膜夹，放入贴好标签的样品盒内备用。工作时，将装好滤膜的滤膜夹取出，安装在分离装置底座的金属网上，最后旋上已经安装好预捕集器前段，即告安装完毕。
5、在选定的采样地点，将采样器牢固安装在专用三角支架上，其高度应符合现场呼吸带高度。取出预捕集安装在采样器上，并将进气口置于含尘空气流中。开机采样要根据现场粉尘种类及环境情况，一般采样时间控制在20～25分钟。粉尘浓度较高的场所，采样时间定为2～5分钟即可。采样前应估计捕集板及滤膜上粉尘的增量，均不应少于0.5mg或多于10mg，以免影响采样准确度。
6、采样结束后，应小心地取出粉尘样品放入相应的样品盒。样品应进行干燥处理后再称量记录。
（四）粉尘浓度的计算（20L/min恒流量时计算方法）
1、呼吸性粉尘浓度………………………………R（mg/m3）
R=[（f1-f0）÷20h]×1000（mg/m3）
2、总粉尘浓度……………………………………T（mg/m3）
T={[（m1-m0）+（f1-f0）]÷20h}×1000（mg/m3）
式中：R——呼吸性粉尘浓度（mg/m3）
T——总粉浓度（mg/m3）
f0——采样前滤膜的质量（mg）
f——采样后滤膜的质量（mg）
m0——采样前捕集板的质量（mg）
m1——采样后捕集板的质量（mg）
h——采样时间（min）
（五）注意事项
1、玻璃捕集板及滤膜夹要洗净擦干，预捕集器清洗必须使用洁净水、脱脂棉球或纱布，切不可使用有机溶剂擦洗。
2、现场采样后注意保护后样品，轻拿轻放，使其不受污染及掸落。
3、采样流量应尽量采用20L/min恒流量采样，否则可能会影响预捕集器对呼吸性粉尘的捕集效率，影响测定的准确度。
