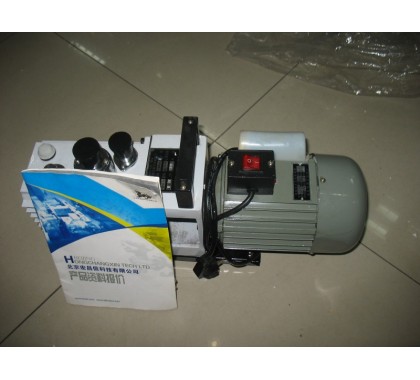

2ZX-1 旋片式真空泵

2XZ型直联旋片式真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积孝质量轻、操声低等优点，所以更适宜于实验室里使用。
在环境温度540范围内，进气口压强小于1.3×103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。
直联旋片真空泵抽气时进气口连续畅通大气运转不得超过一分种。
直联旋片真空泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，易爆性的，有毒的气体。
二、2XZ型直联旋片式真空泵的工作原理：
2XZ型直联旋片式真空泵系双级高速直联结构旋片式真空泵(以下简称直联旋片真空泵)。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
直联旋片真空泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。
直联旋片真空泵具有体积小，重量轻、噪声低，起动方便等优点。此外，还有防止返油的措施(2XZ-8)无防止油封漏油污染场地的措施。

三、2XZ型直联旋片式真空泵的参数性能：
