其中CTS-22A为国产示波管， CTS-22B为进口示波管。
仪器结构合理，工艺先进，是一种灵敏度高，分辨力好，功耗低，体积小，使用方便，稳定可靠的便携式超声探伤仪，可用于各种钢板焊缝及锻件探伤，尤其适用于机械、能源、交通、石化等工作部门中流动性的野外或高架空探伤作业；同时也可作为无损检测人员资格考核鉴定用标准化仪器。

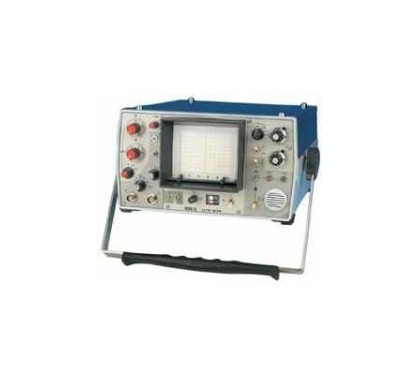

CTS-22A/B超声探伤仪
仪器特点：
工作频率10MHz，可配用窄脉冲探头获得高分辨力；
采用衰减型高精度衰减器，总衰减量80dB；
扫描范围：10～5000mm(钢纵波),连续可调；
脉冲位移范围400mm，显示清晰；
可交直流供电工作，小型轻便，安全可靠。
CTS-22A/B超声探伤仪
技术参数:
|
工作频率范围
|
0.5～10MHz
|
|
衰减器
|
总衰减量的80dB
|
|
衰减误差
|
每2dB±0.1dB
|
|
垂直线性误差
|
2～5MHz≤5%
|
|
水平线性误差
|
≤1%
|
|
探伤灵敏度余量
|
配2.5Z20N探头时发现DB－P200-φ2试块平底孔回波高度为垂直刻度50%时，≥46dB；
|
|
使用电源
|
220±20V，50±1Hz交流电；12.5V直流电，连续工作5小时
|
|
尺寸
|
245x100x300mm
|
|
重量
|
6公斤
|
