轻便、易用、可靠

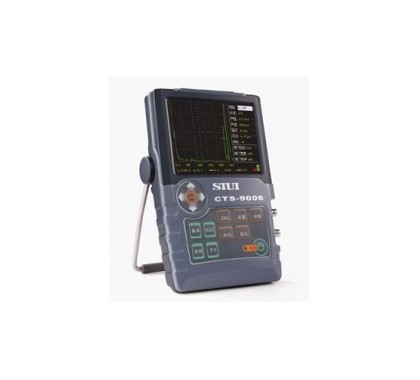

——SIUI新一代轻便式数字超声探伤仪
小巧轻便：整机（含电池）重量保持在1.15Kg，高空、野外作业
轻松自如
操作简易：按键少，定义明确，实现单手握持操作
防尘防水：按 IP65 防护标准设计，适应复杂的工业探伤环境
超低功耗：标配锂聚合物电池，连续工作时间长达7小时
性能强劲：分辨率高、穿透力强，满足从薄板到大铸件的精确探伤
|
|
|
|||||
|
|
最高采样速率240MHz，测量分辨率0.1mm |
|
||||
|
|
工作频率范围0.5～10MHz，灵敏度余量高达65dB |
|
||||
|
|
20～500Hz分10档可调的脉冲重复频率，避免探伤过程中出现混响信号 |
|
||||
|
|
自动增益控制AGC，配合峰值回波、图像冻结功能，快速确定缺陷最高 |
|
||||
|
|
AVG曲线，使用已知平底孔或大平底回波，制作出3条不同当量的曲线 |
|
||||
|
|
DAC曲线，配合回波比较功能，使不同距离不同波幅的回波定量更简便 |
|
||||
|
|
宽视角、高亮度、高清晰度的5.7”进口彩色TFT显示屏，细节一览无遗 |
|
||||
|
|
3种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求 |
|
||||
|
|
存储300组曲线及波形，满足不同探伤工艺应用及探伤数据存档的需求 |
|
||||
|
项 目 |
单 位 |
技 术 数 据 |
||||
|
衰减器误差 |
dB |
每12dB ±1dB |
||||
|
垂直线性误差 |
% |
≤3 |
||||
|
动态范围 |
dB |
≥30 |
||||
|
探伤灵敏度余量 |
dB |
≥65（2.5Z20N探头） |
||||
|
薄板分辨力 |
mm |
≤3（5C10N 探头） |
||||
|
远区分辨力 |
dB |
≥26 |
||||
|
水平线性误差 |
% |
≤0.5 |
||||
|
电噪声电平 |
% |
≤10（1~4MHz） |
||||
|
工作频率范围 |
MHz |
0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10 二档可选 |
||||
|
脉冲重复频率 |
Hz |
分10档可调（20 ~ 500Hz可调， 但受探测范围、材料声速、脉冲移位、探头零点等限制) |
||||
|
薄板分辨力 |
mm |
≤3（5C10N 探头） |
||||
|
探测范围 |
mm |
0 ~ 13000（钢纵波） |
||||
|
脉冲移位 |
mm |
-10 ~ 1000（钢纵波） |
||||
|
探头零点 |
μs |
0 ~ 200 |
||||
|
材料声速 |
m/s |
400 ~ 9999 |
||||
|
阻尼 |
|
低 / 高 |
||||
