轻便、易用、可靠
——SIUI新一代轻便式数字超声探伤仪
小巧轻便：整机（含电池）重量保持在1.15Kg，高空、野外作业轻松自如
操纵简易：按键少，定义明确，实现单手握持操纵
防尘防水：按 IP65 防护标准设计，适应复杂的产业探伤环境
超低功耗：标配锂聚合物电池，连续工作时间长达7小时
性能强劲：分辨率高、穿透力强，满足从薄板到大铸件的精确探伤
功能齐全：探头频率丈量、AWSD1.1/D1.5、API 5UE评价标准、RF(射频)显示、曲面修正、USB转存
| 功能及性能： |
|
最高采样速率240MHz，丈量分辨率0.1mm |
|
简便实用的探头回波频率检测功能，快捷把握探头的中心频率，令探伤评价更正确 |
|
工作频率范围0.5～15MHz，灵敏度余量高达65dB，分别突显宽频带和高灵敏度的优点 |
|
20～500Hz分10档可调的脉冲重复频率，避免探伤过程中出现混响信号 |
|
端点反射法丈量焊缝裂纹高度 |
|
采用定时扫描方式形成B型图像 |
|
内置AWS D1.1/D1.5、API 5UE评价标 |
|
通过回波扩展功能可将闸门内回波区域放大到整个屏幕显示 |
|
RF（射频）回波功能，对于薄壁材料丈量或学术研究和定性分析有很大帮助 |
| 自动增益控制AGC，配合峰值回波、图像冻结功能，快速确定缺陷最高波，探伤更高效 |
| AVG曲线，使用已知平底孔或大平底回波，制作出3条不同当量的曲线 |
| DAC曲线，配合回波比较功能，使不同间隔不同波幅的回波定量更简便 |
| 宽视角、高亮度、高清楚度的5.7”进口彩色TFT显示屏，细节一览无遗 |
|
3种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求 |
|
存储300组曲线及波形，满足不同探伤工艺应用及探伤数据存档的需求 |

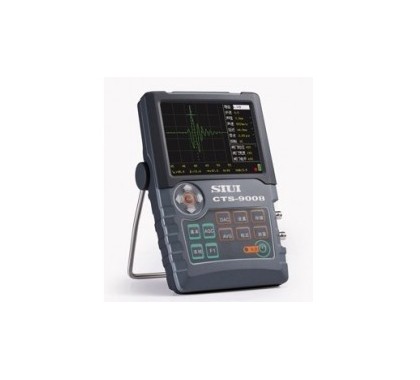

CTS-9008型超声探伤仪
主要技术指标：
|
功 能 |
单 位 |
技 术 数 据 |
| 衰减器误差 |
dB
|
每12dB±1dB |
| 垂直线性误差 |
%
|
≤3 |
| 动态范围 |
dB
|
≥30 |
| 探伤灵敏度余量 |
dB
|
≥65（2.5Z20N探头） |
| 远区分辨力 |
dB
|
≥26 |
| 水平线性误差 |
%
|
≤0.5 |
| 电噪声电平 |
%
|
≤20（1~4MH) |
| 工作频率范围 |
MHz
|
0.5~15，分1~4/0.5~8/2~5三档可选 |
| 脉冲重复频率 |
Hz
|
分10档可调（20~500Hz可调，但受探测范围、材料声速、脉冲移位、探头零点等限制） |
| 薄板分辨力 |
mm
|
≤3（5C10N探头） |
| 探测范围 |
mm
|
0~13000（钢纵波） |
| 脉冲移位 |
mm
|
-10~1000（钢纵波） |
| 探头零点 |
us
|
0~200 |
| 材料声速 |
m/s
|
400~9999 |
| 阻尼 | 低/高 | |
| 抑制 |
%
|
0~80 |
| 检波方式 | 负向检波/正向检波/双向检波/滤波/RF | |
| 增益调节 |
dB
|
0~110；分0.5/2/6/12步进调节 |
| 探头频率检测 | 采用FFT计算探头回波的频率 | |
| AWS D1.1/D1.5 | 根据美国焊接协会AWS的D1.1/D1.5计算钢结构和桥梁焊缝等级 | |
| API 5UE | 根据美国石油协会API的推荐性实践RP 5UE计算缺陷深度的定量方法 | |
| 曲面修正 | 修正斜探头圆管检测时的深度和水平间隔；修正模式：内弧/外弧 | |
| 裂纹测高功能 | 根据斜探头端点反射法计算焊缝裂纹高度 | |
| 闸门扩展功能 | 将闸门内回波放大到整个回波区域 | |
| DAC功能 | 用于制作、设置和应用DAC曲线 | |
| AVG功能 | 用于制作、设置和应用AVG曲线 | |
| 截图功能 | 将仪器屏幕存为图片并输出到U盘中 | |
| 转存功能 | 通过USB接口把仪器内部数据集转存到U盘 | |
| 闸门 | 闸门方式：off/进波/失波/进波+报警声/失波+报警声 | |
| 存储 | 300组数据集，包括仪器设置、探伤状态和回波图形等 | |
| 自动增益功能 |
使闸门内回波幅度自动调节到指定幅度 幅度设置：40%/50%/60%/70%/80%/90%/100% |
|
| 峰值记忆功能 | 显示波形包络 | |
| 峰值回波功能 | 记录包含最高回波的回波波形 | |
| 冻结功能 | 冻结屏幕波形 | |
| 自动校正功能 | 用于校正材料声速与探头零点 | |
| 角度丈量功能 | 用于丈量探头角度 | |
| 显示屏 | 高亮度5.7''彩色TFT液晶显示屏，320×240像素 | |
| 工作时间 |
h
|
≥7 |
| 工作电压 |
V
|
9~12DC（外部电源），6.0~8.4（电池） |
| 工作温度 |
℃
|
-10~40 |
| 重量 |
kg
|
约1.15（含电池） |
| 尺寸 |
mm
|
152×240×52（宽×高×深） |
