>细粉尘测量设备Fidas®Frog可快速、可靠且保证质量地确定细粉尘，例如，进行工作场所健康、安全和环境（HSE）管理范围的监测（暴露评估），或在室内空气质量测量范围内进行监测（例如，办公室，学校等公共建筑，乘客舱等）。

>本设备同时测量与环境有关的质量分数PM1，PM2.5，PM4，PM10，TSP以及在0.18 – 100 µm粒径范围内的粒径和粒径分布。通过提供具有较高时间分辨率的细粉尘测量值，操作员将获得全面的信息，可用于评估和评价细粉尘污染，以进行研究应用。

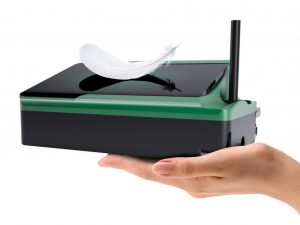

>Fidas®Frog具有非常紧凑和轻巧的设计，可作为便携式手持监测器使用，通过电池或市电供电，每次充电可工作长达8小时，因此可以在任何测量位置灵活地使用Fidas®Frog。

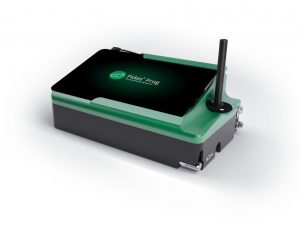

图1：Fidas® Frog

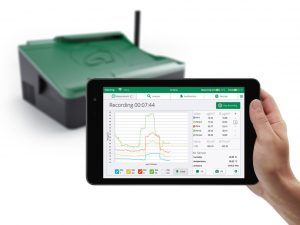

>Fidas®Frog通过WLAN与无线操作员面板（平板电脑）进行通信。通过这种方式，可以在测量地点和Fidas®Frog的操作员保持一定距离的情况下进行测量。以应用于难以进入的位置。此设计还允许将一个或多个Fidas®Frog集成到现有网络中，并可以通过一台中央PC对连接设备进行控制，例如用于生产设备区域监控。

>Fidas®Frog使用成熟的单粒子光学光散射测量技术，并配备高强度（dp min = 180 nm）、高稳定输出和长寿命的LED光源。 Fidas®Frog的传感器和评估程序也应用在Fidas®200中，idas®200传感器已通过TÜV/ Umweltbundesamt认证，可监测环境空气中的PM2.5和PM10，并已在与重量参考方法的全面比较中得到验证。通过实施这一成熟的技术，并在生产中采取多种质量保证措施（例如，将每台Fidas®Frog与经过认证的Fidas®200进行比较），可以确保进行准确且保证质量的测量。

>借助单分散测试粉，可以在现场随时随地轻松、快速地检查和调整系统的校准。

>Fidas®Frog的流量为1.4 l/min，并配备适用于环境条件、温度、大气压和相对湿度的传感器。

>测量原理

>实际的气溶胶传感器是一种光学气溶胶光谱仪，它使用Lorenz-Mie单个粒子的散射光分析来确定粒径。单个颗粒移动通过光学差异化的测量空间，该测量空间被白光均匀照射。每个粒子都会产生以85°至95°的角度检测到的散射光脉冲。基于散射光脉冲的数量来测量粒子数。散射光脉冲的水平是粒度直径的度量。

图2：Fidas®细粉尘测量系统在0.18 – 18 µm粒径范围内具有更高的灵敏度

>通过改进的光学器件，使用新的白色LED作为更高光密度的光源以改进信号分析（对数模拟数字转换器），可以将发射测量的检测下限降低至180 nm。这样可以大大提高检测效率，尤其是对较小的颗粒的检测，主要是在路边附近发现高浓度的颗粒（见图2）。

>分类精度和分离能力越好，粒度分布的定义越准确。

>使用白光源可以获取准确而明确的校准曲线，从而获得极高的尺寸分辨率。T型光阑可提供准确定义的光学测量体积，并能够进行颗粒测量而没有边界带错误，从而实现准确的尺寸测量。新的数字化电子信号分析系统可根据需要快速识别和纠正一致性。

图3：通过PM值转换粒度分布的算法比较

>为了将测量值转换为质量分数或质量分数，每个值中的高分辨率粒度分布乘以一个相关因子，该相关因子反映环境气溶胶的不同来源（例如燃烧气溶胶，轮胎磨损，花粉）（参见图3）。通过将分离曲线附加应用于确定的粒度分布，可以获得质量系数。多个分离曲线可以同时用于相同的尺寸分布，从而可以同时输出PM10，PM2.5，PM1（及其他数据）。例如，Fidas®Frog可以使用相同的转换算法进行操作，该转换算法也已在获得型式认可和认证的Fidas®200环境空气监测系统中实现，用于对环境PM2.5和PM10浓度进行监管监测。

操作方式

图4：在测量过程中显示测量值

>Fidas®Frog的操作直观而简单。通过操作员界面，可以直接评估和比较所有测量数据。在测量过程中，可能会出现超出限值的提示消息。可以根据法律要求或根据个人需要定义这些限值（请参见图4中的限值）。

图5：测量报告示例（第1页和第2页）

>集成摄像头正在记录测量设置。通过此图片，可以直接方便地将图片添加到文档中，以供设备生成的测量数据集或pdf测量报告使用。图5以pdf显示此测量报告，其中包括由用户保存的测量条件的数据和测量数据的图形评估。该测量报告还示例性地附有工作场所测量图片。

>可以直接打印测量数据，也可以通过微型USB端口将测量数据传输到USB记忆棒，并在外部PC上进行处理。在这种情况下，评估软件PDAnalyzeFidas®提供了各种数据评估功能，尤其是粒度分布，另外还提供导出功能。
