--------垂直向二维空间接线例行程序测跨距功能的说明(如上图3、4所示)
垂直向空间接线程序计算描述二维空间(连接矢量)中两点之间的距离和角度关系. 通过两点测量,即可获得并显示垂直向二维空间中两不可见点(或目标)间的直线距(SD)、水平距(HD),垂直距(VD),倾斜角(INC)或坡度值.该功能适用于不可见坡度的测定和从一个地点的高度变化.
该简单测量程序提示你对目标进行两次测量: "Shot 1” 和 “Shot 2”. 图柏斯TruPulse 利用结果计算两点间的四个参数值: HD, VD, SD, INC.如上图3、4所示:
-
HD: 水平距: 不可见线的水平部分.
-
VD: 垂直距: 点#1 和点 #2之间的高度变化.
-
SD: 斜距: 不可见线的长度.
-
INC: 倾斜角: 点#1 和点 #2之间的倾斜角度
该产品现已在环保、电力、林业、电信、水利、矿业、地质、石油、测绘、科研院所、高校、安监局等行业及领域获得良好的口碑及很好的使用效果。
产品规格选型：
|

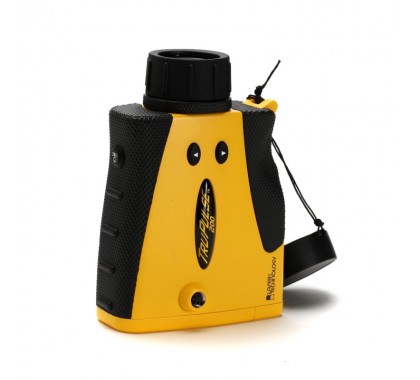

图柏斯TruPulse® 系列性能参数及功能配置 |
|||||||||
|
功能 |
200L |
200X |
200(B) |
360(B) |
360R |
||||
|
测距测高 (HD,VD,SD,HT) |
量程: 1 -1750 m 精度: +/- 1m |
量程: 0 -1900 m (一般目标) 0 -2500m (高反射目标) 精度: +/- 4cm(一般目标) +/- 30cm(微小和灰暗目标) |
量程: 0 -1000 m (一般目标) 0 -2000m (高反射目标) 精度: +/- 30cm |
||||||
|
垂直角 |
量程: +/- 90 deg |
||||||||
|
精度: +/- 0.5deg |
精度: +/- 0.1 deg |
精度: +/- 0.25 deg |
|||||||
|
方位角（内置三轴电子罗经） |
无 |
无 |
无 |
量程: 0~359.9 deg 精度: +/- 1 deg |
|||||
|
对边测量 (即跨距测量) |
二维 |
二维 |
二维 |
三维 |
三维 |
||||
|
测量目标 模式设定 |
有 |
有 |
有 |
有 |
有 |
||||
|
内置串口（RS232 ） |
无 |
有 |
有 |
有 |
有 |
||||
|
蓝牙数据传输 |
无 |
有 |
无 |
(有) |
无 |
(有) |
有 |
||
|
手持操作方式 (横握 / 竖握) |
竖 握 |
横握 |
竖握 |
竖 握 |
竖握 |
竖 握 |
横握 |
||
|
其他配置 |
Trupulse200L: 220g重量、4X放大、（IP54）、(1) CR123A Trupulse200(B)/360(B): 285g重量、7X放大、（IP54）、(2)AA Trupulse200X: 382g重量、7X放大、（IP56）、(1) CR123A Trupulse360R: 385g重量、7X放大、（IP56）、(1) CR123A |
||||||||
