功能

1. 无损的球化率测量

利用超声与球化率的关系，进行无损伤的球化率测量；通过积累大量试验数据，优化球化率算法，提高测量准确度。

1. 穿透涂层测厚

强大的穿透涂层测厚功能使您免除辛苦打磨的繁琐准备工作，只需略微处理涂层表面就可以实现轻松测厚

1. 无需标准试块，探头零点自动校准

先进的探头零点实时自动校准技术，跟踪世界最新技术潮流。免除您手动校准探头零点的烦恼，更解决了探头零点漂移造成的测量误差，保证测值准确,摆脱对标准试块的依赖。

1. U盘存储，即插即用

USB接口可插入U盘，无需驱动，即插即用，实现厚度报告

1. 10万个测值超大容量数据储存
2. 数据统计

测量过程中在线统计：最大、最小、标准偏差；数据文件统计：最大/小值、均值、均方差

1. 探头连接状态指示/耦合状态判断

具有探头连接状态指示功能;提示信号耦合强弱；测值显示实心/空心变化,直观指示耦合情况是否能正常测量
性能

1. 厚度值测量准确：0.1/0.01mm分辨率

高精度的测量电路保证在整个测量范围内都为0.1/0.01mm或0.01/0.001inch的分辨率

1. 超长待机：200小时，摆脱频换电池烦恼

操作

1. 图标式菜单结构
2. 滚动条指示功能
3. 超大字体显示/常规字体显示自由切换

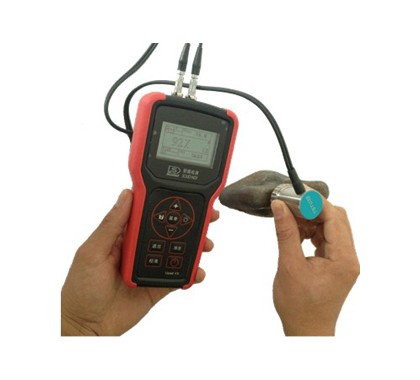

测量界面（球化率100%，1级）

去除涂层示意

石墨呈球状，少数团状，球化率>95%，1级

性能指标

工作原理
超声波（脉冲-回波/回波-回波）

声速
4000-6000m/s

球化率
百分比：50～100%
等级：1-6级

检测范围
0.75-50mm（根据晶粒和表面状况而定）

测厚分辨率
0.1mm(> 100mm)/0.01mm(<100mm)

示值精度
1%

零点自动校准
通过独特的零点自动校准技术实现探头零点的实时校准

V声程修正 自动

探头连接状态指示 有

耦合状态判断
提示信号耦合强弱；测值显示实心/空心变化,直观指示是否能正常测量

外型尺寸
165×82×30 mm

重量
250g（包括电池）

工作环境
温度：-20℃～70℃
湿度：5%～90%
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

发射脉冲

激励脉冲
150V负尖脉冲

接收系统

增益 高/低/自动

频率带宽 0.5-15MHz

显示

LCD点阵显示
高对比度128x64点阵液晶显示，精美印刷体文字、数字及符号，高亮度EL背光

测量刷新频率
单点测量时5次/秒、扫描模式25次/秒

测值/报警

测值显示
3个定制的测值显示区，可选择在线统计值或声速

数据统计
在线统计：最大、最小、标准偏差
文件统计：最大/小值、均值、均方差

报警 阈值声光报警

存储

数据组 1000组

厚度值 1000个/组，线性

USB存储
突破传统存储模式，随时随地测厚报告存储，无需通讯软件，摆脱线缆束缚

输入输出

探头连接 LEMO 00 (C5) x2

通讯 USB

语言 中/英文

单位 mm/inch

电源

电池 1.5V AAA电池x4

工作时间
可连续工作200小时(标准测试条件下)

标配

主机
探头
电池

1台
1只
1组

说明书
包装箱
耦合剂

1本
1个
1瓶

球化率测量

无需试块自动校零

测量精度

USB

穿透涂层

统计功能

存储容量

Upad VX

V

V

0.1/0.01mm

V

V

在线统计/数据统计

1000组

型号

频 率

探 头 直 径

测量范围（根据晶粒和表面状况而定）

最小管径

标准应用

DA301S

5 MHz

10mm

0.75mm～20.0mm

Φ20mm×3.0mm

高衰减测量(粗晶)

DA408S

2 MHz

22mm

50mm以下

20mm

热处理状态

σ(MPa)

δ(%)

硬度HB

铁素体

铸态

450～550

10～20

137～193

铁素体

退火

400～500

15～25

121～179

珠光体+铁素体

铸态或退火

500～600

5～10

147～241

珠光体

铸态

600～750

2～4

217～269

珠光体

正火

700～950

2～5

229～302

珠光体+碎块状铁素体

部分奥氏体正火

600～900

4～9

207～285

贝氏体+碎块状铁素体

部分奥氏体等温淬火

900～110

2～6

HRC32～40

下贝氏体

等温淬火

1200～1500

1～3

HRC38～50

回火索氏体

淬火，550-600℃回火

900～1200

1～5

HRC32～43

回火马氏体+回火索氏体

淬火，360-420℃回火

1000～1300

0.5～1

HRC45～50

回火马氏体

淬火，200-250℃回火

700～900

HRC55～61
