吉泰 JITAI810 便携式高精度表面粗糙度仪

产品编号：	151373
产品：	吉泰 JITAI810 便携式高精度表面粗糙度仪
品牌：	吉泰
型号：	Array
规格：	台
单价：	面议
供货总量：	库存充足
货源周期：	现货
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2023-11-22 13:09

详细说明

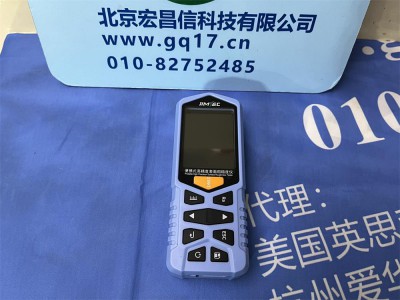

吉泰 JITAI810 便携式高精度表面粗糙度仪

该表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。测量参数符合 GB/T 3505《产品几何技术规范表面结构轮廓法表面结构的述语、定义及参数》国家标准并兼容美国、德国、日本、英国等国家的标准。适用于车间检定站、实验室、计量室等环境的检测。

吉泰 JITAI810 便携式高精度表面粗糙度仪

JITAI810 表面粗糙度仪

吉泰 JITAI810 便携式高精度表面粗糙度仪特性优点

● 机电一体化设计，体积小，重量轻，使用方便;
● 采用 DSP 芯片进行控制和数据处理，速度快，功耗低;
● 多参数 RaRzRq,Rt，Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr;Ry(JIS)=Rz;Rmax=Rt;
● 高端机器增加 RPc、Rk、Rpk、Rvk、Mr1、Mr2 等参数;
● 160μ m 大量程测量范围;
● 320X240TFTLCD 液晶显示器，数字/图形显示:高亮无视角;
● 显示信息丰富、直观、可显示全部参数及图形;
● 兼容ISO、DIN、ANSI、JIS 多个国家标准;
● 内置钾离子充电电池及充电控制电路，容量高、无记忆效应;
● 有剩余电量指示图标，提示用户及时充电;
● 可显示充电过程指示，操作者可随时了解充电程度;
● 连续工作时间大于 20 小时;

● 超大容量数据存储，可存储 100 组原始数据及波形;
● 实时时钟设置及显示，方便数据记录及存储;
● 具有自动休眠、自动关机等节电功能;
● 可靠防电机走死电路及软件设计;
● 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息;
● 全金属壳体设计，坚固、小巧、便携、可靠性高;
● 中/英文语言选择;
● 可连接电脑和打印机;
● 可打印全部参数或打印用户设定的任意参数;
● 可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件;

吉泰 JITAI810 便携式高精度表面粗糙度仪产品配件

JITAI810 表面粗糙度仪

糙度仪传感器

试块支架

校准试块

高度调节支架

充电器

螺丝刀

说明书

吉泰 JITAI810 便携式高精度表面粗糙度仪技术参数

名称		内容
测量范围	Z轴(垂直)	160μ m
	X轴(水平)	17.5mm(0.71 inch)
分辨率	Z轴(垂直)	0.001μ m/±20μ m 0.002μ m/±40μ m 0.004μ m/±80μ m
测量项目	参数	Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y RZ(JIS) Rs Rsk Rku Rsm Rmr RPc、 Rk、 Rpk、 Rvk、 Mrl、 Mr2
	标准	ISO4287国际标准; ANSIB461美国标准; DIN4768德国标准; JIS B601日本标准;
	图形	支承率曲线，粗糙度，原始轮廓，滤波波形
滤波器		RC,PC-RC,Gauss,D-P
取样长度(Lr)		0.25,0.8,2.5mm
评定长度 (Ln)		Ln= lr×n n=l~5
测量行程长度		3L-7L
传感器	测量原理	位移式差动电感
	触针	天然金刚石，90 锥角，5μ m 针尖半径
	测力	< 4mN
	导头	硬质合金，滑行方向半径40mm
	滑行速度	lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0.5mm/s lr=2.5, Vt=lmm/s 返回, Vt=lmm/s
示值精度		0.001μ m
示值误差		±(5nm+0.1A) A:多刻线样板参数 Ra的标准值
示值变动性		不大于3%
残余轮廓		不大于 0.010μ m
电源		内置离子充电电池，用DC5V,800mA充电器充电
外形尺寸		141×55×40mm
重量		约400g
工作环境		温度:-20°C~40°C 湿度:< 90%RH
储存运输环境		温度:-40°C~60°C 湿度:< 90%RH
可选配件		曲面传感器、小孔传感器、深槽传感器、延长杆、转接杆、微型打印机、200mm测量平台、300mm 大理石测量平台
