光学系统 |
UCIS无限远色差独立校正光学系统 |
|
观察筒 |
铰链式三目，30°倾斜，360°可旋转，瞳孔距调节范围：52-75mm（48-75mm可选），视度可调 |
|
目镜 |
高眼点大视野平场目镜，WF10X/20mm |
|
物镜 |
无限远长工作距离金相平场消色差物镜10X、20X(S)、50X(S)、80X(S) |
|
转换器 |
内倾式5孔转换器 |
|
载物台 |
156*138mm双层复合式机械移动平台，移动范围：76*54mm |
|
调焦机构 |
低位粗动同轴调焦手轮；微动手轮0.1mm/转，格值0.001mm；微调格值越小，调焦越清晰。 粗动松紧可调，14mm/转；工作台上限位装置，行程20mm |
|
照明装置 |
12V50W卤素灯反射照明，亮度可连续调节。可选配12V100W卤素灯照明。 |
|
摄影装置 |
三目带1X标准C接口，可根据用户不同的数码相机型号增配适配接口 |

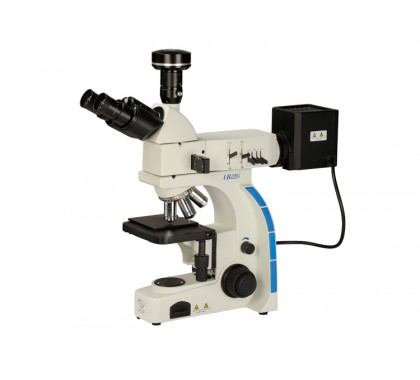

UM203i 正置反射式金相显微镜 配置表：
|
订货号 |
名称 |
UM203i |
|
UM200 |
机架(同轴粗微动，含JKT2B快动装置） |
● |
|
MT2B |
三筒目镜组 瞳距：52-75mm ( 100：0 0：100） |
○ |
|
MT2 |
三筒目镜组 瞳距：52-75mm |
● |
|
MT2A |
三筒目镜组 瞳距：48-75mm |
○ |
|
E1020PA |
高眼点平场目镜:10X/φ20mm |
●● |
|
E1020RA |
平场分划目镜:10X/φ20mm |
● |
|
WM-P5A |
无穷远平场消色差物镜 5X |
○ |
|
WM-L10A |
无穷远长工作距离平场消色差物镜 10X |
● |
|
WM-L20A |
无穷远长工作距离平场消色差物镜 20X(S) |
● |
|
WM-P50A |
无穷远长工作距离平场消色差物镜 50X(S) |
● |
|
WM-P80B |
无穷远长工作距离平场消色差物镜 80X(S) |
● |
|
WM-P100A |
无穷远平场消色差物镜 100X(S)/(油) |
○ |
|
DX10A |
12V100W卤素灯箱 |
● |
|
DYX4 |
12V100W卤素灯电源箱 |
○ |
|
JX2 |
金相落射照明器(单模组） |
● |
|
JX3 |
金相落射照明器(多模组） |
○ |
|
ZT31 |
反射用机械移动平台 156X138mm 行程: 76x54mm |
● |
|
JKT2B |
快动平台托架组 |
● |
|
YPQ1 |
金相试样压平器 |
○ |
|
ZQ480 |
四孔内定位转换器 |
○ |
|
ZQ580 |
五孔内定位转换器 |
● |
|
DQ2M |
12V50W卤素灯电器组 |
● |
|
SX2 |
0.5X摄像接筒（C接口) |
● |
|
SX3 |
1X摄像接筒（C接口） |
○ |
|
SX4 |
0.25X摄像接筒（C接口、适应于1/3′CCD) |
○ |
|
SX10 |
2.5X数码单反照相机接口（135全幅面相机） |
○ |
|
PQ2A |
起偏镜插件(反射） |
● |
|
PY2 |
检偏镜插件 |
● |
|
BZ-0022E |
12V50W Osram卤素灯泡 |
● |
|
BZ-0023A |
250V/5A Φ5X20 保险丝管 |
●●● |
|
BZ-0022G |
12V100W Osram卤素灯泡 |
○ |
|
OMMM |
光学金相测微尺（1/100mm） |
○ |
|
BZ1-0014A |
防尘罩 |
● |
|
BZ2-0036A |
UM200i说明书 |
● |
|
BZ2-0018 |
φ2mm内六角扳手 |
● |
|
BZ1-0018 |
φ2.5mm内六角扳手 |
● |
|
BZ1-0018A |
φ3mm内六角扳手 |
● |
|
BZ-0021 |
3C认证电源线 |
● |
|
BZ4-0012 |
落射装置泡沫上盖 |
● |
|
BZ4-0013 |
落射装置泡沫底座 |
● |
|
BZ2-0011B |
内销纸箱(两台装） |
● |
|
BZ2-0011C |
外销纸箱(两台装） |
○ |
|
BZ2-0012 |
泡沫上盖 |
● |
|
BZ2-0013 |
泡沫底座 |
● |
|
符号“●”为标准配置部件 “○”为选配部件。 |
||
