日本日置 CT6862AC、DC 电流传感器
适用于宽频带、高精度的电流测量
· 超高精度，±0.06% 振幅精度，±0.2 度相位精度
· 宽频带 DC ~ 1 MHz (CT6862) ，良好的频率特性
· 应用于电动和混合动力车领域
· 宽广的操作温度量程，适合用于汽车方面的测量
· 应用于太阳能发电，电池充放电测量和逆变器次级电路测量
· 使用存储记录仪观测波形
日本日置 CT6862AC、DC 电流传感器
基本参数
| |

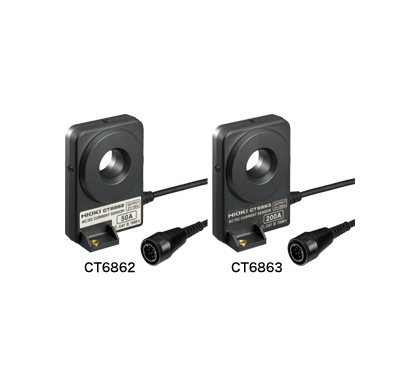

CT6862
|
CT6863
|
|
额定电流
|
50 A AC/DC
|
200 A AC/DC
|
|
最大允许输入
|
100 A 连续 (需要降低频率或温度)
|
400 A 连续 (需要降低频率或温度)
|
|
频率特性
|
振幅: DC ~ 1 MHz
相位: DC ~ 300 kHz
|
振幅: DC ~ 500 kHz
相位: DC ~ 300 kHz
|
|
振幅和相位精度
|
DC ±0.05 % rdg. ±0.01 % f.s. (相位: 无限制)
16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg)
规定至1 MHz
|
DC ±0.05 % rdg. ±0.01 % f.s. (相位: 无限制)
16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg)
规定至500 kHz
|
|
功率消耗
|
5 VA max. (电源供应为50 A/55 Hz, ±12 V )
|
6 VA max. (电源供应为 50 A/55 Hz, ±12 V )
|
|
输出电压率
|
2 V/额定电流量程 (电压输出使用传感器单元9555-10，使用带 1 Mohm 以上输出电阻的设备)
|
|
对地最大额定电压
|
AC/DC 1000 V (50/60 Hz, CAT III )
|
AC/DC 1000 V (50/60 Hz, CAT III )
|
|
钳口直径
|
φ 24 mm (0.94 in)
|
φ 24 mm (0.94 in)
|
|
操作温湿度
|
-30°C ~ +85°C (86°F ~ 185°F), 80% rh 或以下 (不凝结)
|
|
电源供应
|
DC ±11 V ~ ±15 V (电源供应使用 9555-10， 9555-10要求 100 ~ 240 V AC)
|
|
体积及重量
|
70W× 100H× 53D mm，线长: 3 m， 340 g
|
70W × 100H× 53Dmm,，线长: 3 m ，350 g
|
|
附件
|
标识带× 6，操作手册× 1
|
9555-10 基本参数 (电源供应)
|
适用机型
|
9270, 9271, 9272, 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863, 一个单元
|
|
输出
|
BNC 接口，传感器的输出信号
|
|
功率消耗
|
AC 转换器9418-15, AC 100 ~ 240V, 50/60Hz, 20VA Max.
|
|
体积及重量
|
42mm W × 82mm H × 132mmD, 600g
|
|
附件
|
AC 转换器9418-15 × 1
|
|
|
