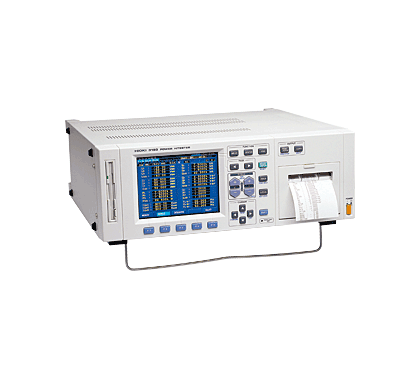

日本日置 3193交直流三相功率计
DC, or 0.5 Hz to 1 MHz宽频带
广泛应用的功率计，用于评估仪器的多项内容
· 电压·电流·功率之外,波形峰值/功效等也可以测试
· 基本精度±0.2%的高精度、0.1 s的高速模拟应答
· 最大6系统的多系统同时测试
· 根据用途需要备由3种输入单元可供选择
注意：不能单独使用3194主机。必须购买输入单元 9600~ 9605。更换或者扩展单元的工作将在出厂前完成，而且需要支付输入单元金额和服务费。
基本参数
日本日置 3193交直流三相功率计
|
接线方式
|
单相2线至三相4线（使用不同输入单元）
|
|
测量项目
|
（当选用9600，9601，9602时）
电压，电流，电压/电流峰值，有功/视在/无功功率，相位角，频率，电流/功率累积，效率，负载率，功率因数
（当选用9603）
电压，转矩，RPM，频率，马达输出
（当选用9605）
谐波，波形，电压波动/闪烁测量功能
|
|
测量量程
|
电压：6/15/30/60/150/300/600/1000 V，(根据输入单元而定)
电流：200/500 mA, 1/2/5/10/20/50 A，(根据输入单元而定)
功率：1.2 W ~ 150 kW（根据测量方式和电压、电流的输入单元的组合而定）
频率：50/500/5k/50k/2M Hz
|
|
积分量程
|
0 ~ ±999999 TAh/ TWh, (积分时间最高至10000小时)
|
|
基本精度
|
有功功率; ±0.1 % rdg. ±0.1 % f.s. (电压，电流，功率，在45～66Hz, 使用 9600)
|
|
显示更新率
|
8 次 /秒
|
|
频率特性
|
使用9600：DC，0.5Hz～1MHz
使用9601:5Hz～100kHz
使用9602:DC 0.5Hz～200kHz（视测量钳精度）
|
|
其他功能
|
波形峰值测量、功率测量、D/A输出、 软驱、外部控制、扫描、平均值、备份功能、马达输出Pm测量(使用 9603)等
|
|
接口
|
RS-232C, GP-IB
|
|
电源供应
|
100/ 120/ 200/ 230 V AC (自动切换), 50/60 Hz, 150 VA max.
|
|
体积及重量
|
430宽×150高×370厚mm，15kg（含所有选件）
|
|
附件
|
电源线（1）,连接器（1）
|
|
