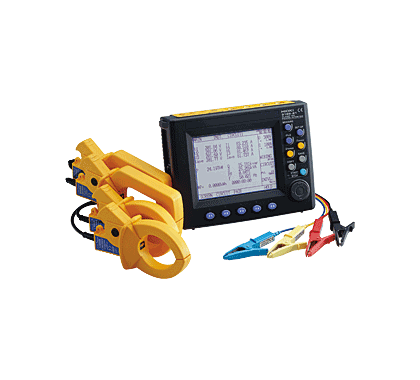

日本日置 3169-20, 3169-21 钳式功率计
可测量4回路的耗电量，同时测量谐波
· 量程宽 500 mA - 5000 A, 75 瓦 (单相2线) ~ 9 万瓦 (三相4线)
· 单相4回路、3相2回路时的耗电量管理，同时进行谐波分析
· PC卡储存数据
· 记录单个波形的功率
· 模拟图表记录高速 D/A 输出(3169-21)
提示:测量电流或者功率因数时需要使用选件电流传感器。请使用HIOKI正版PC卡来保存数据。
基本参数
日本日置 3169-20, 3169-21 钳式功率计
|
接线方式
|
单相二线，单相三线，三相三线，三相四线
注意： 50 或 60 Hz,而且共用相同的电压线
|
|
测量项目
|
电压，电流，有功/无功/视在功率，功率因数，有效功率量，无效功率量，频率，谐波
|
|
量程
|
电压：150/300/600.00V AC
|
|
电流：[使用9694时] 500 mA, 1/ 5 A AC
[使用9695-02时] 500 mA, 1/ 5/ 10/ 50 A AC,
[使用9660, 9695-03时]5/ 10/ 50/ 100 A AC
[使用9661时] 5/ 10/ 50/ 100/ 500 A AC
[使用9669时] 100/ 500/ 1 kA AC
[使用CT9667时] 500/ 5 kA AC
|
|
有功功率：75W～9MW (根据组合电压和电流量程)
|
|
测量方式
|
数字采样, PLL 同步或 50/60 Hz固定时钟
|
|
基本精度
|
有功功率：±0.2%rdg. ±0.1%f.s.+电流钳精度(有功功率) (45～66Hz)
|
|
表示更新率
|
约0.5s（PC卡、内存存储时；RS-232C通信时除外）
|
|
数据保存间隔时间
|
标准间隔: 1/ 2/ 5/ 10/ 15/ 30 s, or 1/ 2/ 5/ 10/ 15/ 30/ 60 min
|
|
频率特性
|
基波频率45～66Hz，到50次谐波（谐波显示次数到40次）：±3%f.s.+测量精度
|
|
其他功能
|
错误接线检查、语言选择, 保持显示, 设置备份, 断电控制,锁键, [仅3169-21] D/A输出 4通道, ±5 V DC f.s.)
|
|
电源供应
|
100～240V AC，50/60Hz 最大30VA
|
|
体积及重量
|
210宽×160高×60厚mm±5mm(不含突出部)， 1.2kg
|
|
附件
|
电压线 9438-53(黑、红、黄和蓝线各1根)，电源线(1),输入线标签 (1), 连接电缆 9441（1）(3169-21)
|
|
