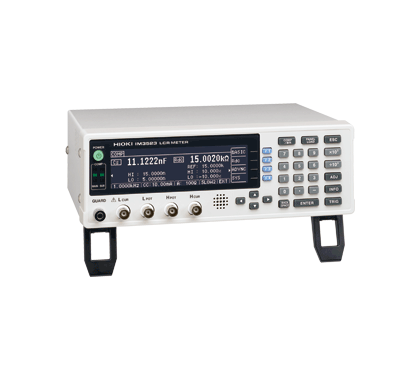

日本日置 IM3523 LCR测试仪
应用于生产线和自动化测试领域的理想选择
· 基本精度±0.05％，测量范围广泛(DC,40Hz～200kHz，5mV～5V，10μA～50mA)
· 在比如C-D和ESR这样的混合测量条件下，可以以往产品10倍的速度不间断测试。
· 内置比较器和BIN功能
· 2毫秒的快速测试时间
本产品不标配测量探头和测试夹具。请结合应用单独选择和购买合适的测量探头和测试夹具。所有探头均带有一个1.5D-2V的同轴电缆。RS-232C接口连接：交互连接可使用交叉电缆。您可使用RS-232C电缆9637，不需要硬件控制器。
基本参数
日本日置 IM3523 LCR测试仪
|
测量模式
|
LCR,连续测试
|
|
测量参数
|
Z,Y,θ,Rs(ESR),Rp,DCR(DC电阻),X,G,B,Cs,Cp,Ls,Lp,D(tanδ),Q
|
|
测量量程
|
100mΩ～100MΩ,10个量程(所有参数根据Z定义)
|
|
可显示量程
|
Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp:
± (0.000000 [单位] ～9.999999G [单位])
只有 Z和Y显示真有效值
θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999)
Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%)
|
|
基本精度
|
Z : ±0.05%rdg. θ: ±0.03°
|
|
测量频率
|
40Hz ～200kHz (1mHz ～10Hz)
|
|
测量信号级
|
正常模式
V模式，CV模式: 5mV～5Vrms,1mVrms
CC模式: 10μA～50mArms,10μArms
|
|
输出阻抗
|
正常模式：100Ω
|
|
显示
|
单色LCD
|
|
测量时间
|
2ms(1kHz,FAST,代表值)
|
|
功能
|
比较器，分类测量(BIN功能)，节点负载/补偿，记忆功能
|
|
接口
|
EXT I/O(处理器)，USB通信(高速)
选件：RS-232C,GP-IB,LAN任选一
|
|
电源
|
100～240V AC，50/60Hz，最大50VA
|
|
尺寸，重量
|
260mm W×88mm H×203mm D, 2.4kg
|
|
14附件
|
电源线×1，操作手册×1，CD-R(包括PC指令和样本软件)×1
|
|
