D08-1F型 流量显示仪仪器简介：
流量显示仪用于为气体质量流量控制器(MFC)和质量流量计(MFM)提供工作电源、操作控制、流量设定和流量数字显示等。可直接与我厂D07系列质量流量控制器和质量流量计配套使用，原则上也可与国外质量控制器配合使用。
D08-1F型 流量显示仪技术参数：
|
输出电源 |
±15V 400mA |
|
基准源 |
+5.00V 5mA |
|
供电电源 |
85V～260VAC |
|
最大功耗 |
15W |
|
输入输出信号 |
电压信号：0～+5V 电流信号：4～20mA(或0～10mA) |
|
重量 |
1Kg |
|
控制通道数和显示特点 |
1路MFC 一个显示器 |
|
D08-1F型 流量显示仪MFC接线图 |
|
|
NO |
特性 |
|
1 |
外调零 |
|
2 |
|
|
3 |
电源地 |
|
4 |
设定(0～+5V) |
|
5 |
阀控 |
|
6 |
信号地(0电平) |
|
7 |
流量检测0～+5V |
|
8 |
地(外壳) |
|
9 |
|
|
10 |
|
|
11 |
-15V |
|
12 |
-15V |
|
13 |
|
|
14 |
公共地 |
|
15 |
+15V |

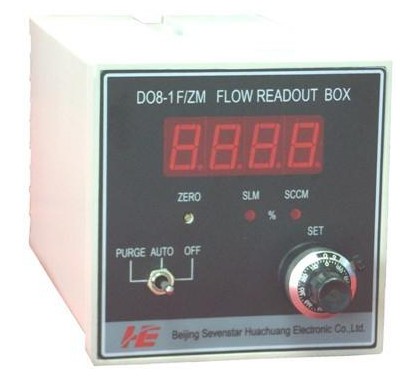

D08-1F型 流量显示仪
D08-1F型 流量显示仪主要特点：
多功能，全兼容，开关电源，工作
电压范围宽，抗干扰能力强，通过CE认证。
