杭州爱华 AWA6290L+ 阻抗管传递函数法吸声系数及隔声测量系统(4通道)

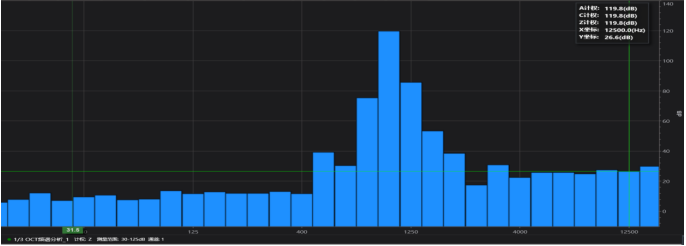

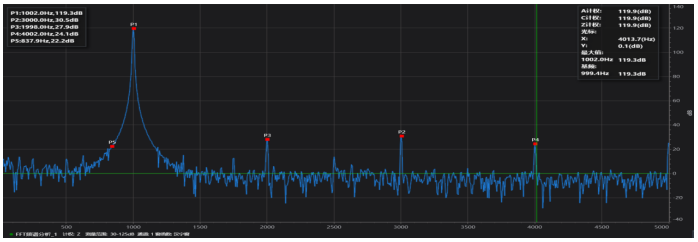

设备通过FFT测量，计算结果可选择显示有效值、实部、虚部、功率谱、功率谱密度、复数谱、幅度及相位可选。另外，测通过1/3oct计算各频率点声压级及总值。
方案特点

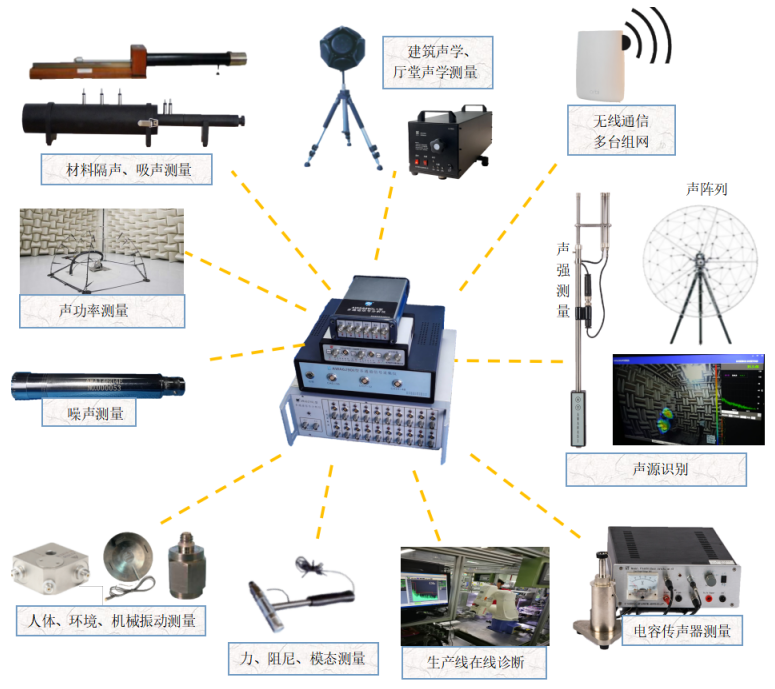

- ■ 噪声、振动（选配）多通道测量支持。后续可扩展加入压力、电流等不同物理量传感器测量
- ■ 丰富的后端分析软件，功能扩展简单
- ■ 全中文操作界面
- ■ 完全自主知识产权，升级、维护方便
AWA6290L+型多通道信号分析仪
AWA6290L+型多通道信号分析仪是一款利用计算机多媒体技术开发的信号分析仪器。多通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。分析仪分信号发生器和信号采集器两部分，发生器独立两通道，采集器独立通道。采用网口进行数据通信，使用方便。
采集部分主要技术指标
| 输入通道 | 2~6个 |
| 输入信号类型 | 电压或ICP |
| AD位数 | 24位 |
| 动态范围 | 大于110dB |
| 频率范围 | 0.1Hz～80kHz（1kHz为基准，误差小于0.1dB） |
| 测量范围 | 电压10μV-10V(rms) 噪声18 dB(A)～140dB(A)(配50mV灵敏度的传声器) 振动0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器) 当传感器灵敏度变化时，测量范围将随之不同。 |
| 采样频率 | 8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz 可选（192k采样最大支持8通道同步） |
| 输入阻抗 | >600kΩ||< 200pF |
| 单独转速输入通道 | |
发生部分主要指标
| 输出通道 | 2个 |
| 采样频率 | 8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可选 （可设置单通道输出，采样率可支持131072和192k采样） |
| 频率范围 | 10Hz~40kHz（1kHz为基准，误差小于1dB） |
| 最大输出幅度 | 10V（rms） |
| 谐波失真 | < 0.1% @8V |
| 输出波形 | 正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波、用户自定义信号等 |
AWA 14423 型预极化测试电容传声器
| 尺寸 | 1/2 |
| 频率范围 | 10Hz~20kHz |
| 灵敏度 | 约为50mV/Pa |
| 动态范围 | 16～140dB |
| 频响特性 | 自由场 |
| 温度系数(dB/℃) | 0.01 |
AWA 14604 型前置放大器
| 类型 | ICP型 |
| 频率范围 | 10Hz~100kHz |
| 输入阻抗 | ≥10 GΩ//0.35 pF |
| 传输增益 | -0.15dB |
| 输出阻抗 | ＜50 Ω |
AWA 6021 型校准器
| 执行标准 | 1.GB/T 15173-2010/IEC 60942:2003 1级 |
| 频率 | 1kHz ±1Hz |
| 标称声压级 | 94dB 和114dB |
| 声压级准确度 | 1级，±0.25dB |
| 总谐波失真 | ≤1% |
| 标配AWA8531型1/2″声校准配合器 | |
1/3 OCT分析软件
| 符合标准 | IEC61260 CLASS 1,GB/T3241 1级 |
| 频率计权 | A、C、Z可选 |
| 平均方式 | 线性、指数、恒误差可选 |
| 可随时间记录分析结果，最小记录间隔为0.01s | |
| 可录音，保存wav格式 | |
| 超标限值设置 | 可任意设置各频点超标限值，自动判断是否跟预设达标 |
| 频域计权 | 积分、二次积分、微分、二次微分 |
1/3 OCT分析软件
| 窗函数类型 | 汉宁窗、汉明窗、平顶窗、布莱克曼窗、梯形窗、三角窗、矩形窗 |
| FFT线数 | 256、512、1024、2048、4096、8192、16384、32768、65536 |
| 平均方式 | 线性、指数 |
| 数据重叠率 | 0、25%、50%、75% |
| 特殊功能 | 互谱、谐波分析、超限测量、最大值保持等 |
| 抽样频率 | 最高48000 |
