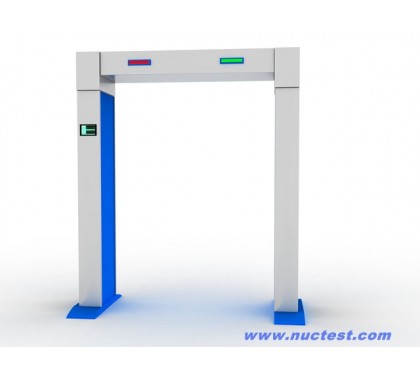

NT-P30 通道式行人放射性监测系统

概    述

　　　NT-P30型通道式行人放射性监测系统由上海明核仪器有限公司自主研发生产，主要安装于机场、码头、火车站、银行、出入境安检通道、核电站控制区、核废料处理工厂、政府机关等重要出入口，用于监测行人、包裹是否夹带放射性物质，产品灵敏度高、探测范围广、响应时间短，可实现自动辐射报警、自动数据存储、自动抓拍现场照片、远程数据管理等先进功能。当通过行人或包裹内放射性水平超过报警阈值时，系统发出声光报警信号，防止放射性物质及其污染物的扩散。

技术指标

❐  探测器：塑料闪烁体探测器，单个探测器体积15L，标配两个，带五面5mm铅屏蔽，降低误报率。
❐  能量范围：20kev～3Mev
❐  探测区域高度：0.1～2m
❐  探测区域响应宽度：1.5m (双侧探测器)
❐  允许通过人员最大速度：1.2m/s
❐  环境适应性：温度：-30℃～+50℃，湿度：30％～95％Rh
❐  区别天然放射性物质和特殊核材料
❐  误报率：≤1/10000；
❐  探测灵敏度：在本底水平为0.2μSv/h下，增加0.1μSv/h，1秒内报警；探测概率99.9%
❐  检测下限：<100nSv/h
❐  符合国家标准《放射性物质与特殊核材料监测系统》GB T 24246-2009；
❐  自动本底扣除；
❐  模块化设计，方便拆装，易于扩展、定制和维护；抗干扰能力强，能够在恶劣的自然环境工作；
❐  报警方式：声、光报警，报警阈值可调。
❐  实时图像化显示行人通过时画面
❐  供电方式：220V/50Hz 交流电
❐  通讯接口：以太网
❐  防护等级：IP55

主要特点

         采用多探头、双光电倍增管耦合技术以及大面积塑料闪烁体，仪器灵敏度高；提供远程通讯接口，可实现计算机联网，便于系统的集中管理。环境适应性强，性能稳定可靠，人机界面友好，易安装维护。装置模块化设计，可适应多种监测应用需求。 系统能存储和显示历史数据。

产品配置

❐  伽马探测器：2只
❐  主控单元：1套
❐  声光报警设备：1套
❐  通道占用传感器：1对
❐  视频监控抓拍系统：1套（选配）
❐  远程监控中心：1个
❐  中文应用软件及配套的使用手册：1套

产品硬件

❐  伽马探测器：2个塑料闪烁体探测器，单个体积15L；带五面铅屏蔽以保证对本底的有效屏蔽，伽马探测器具有自检功能；
❐  主控单元：系统操作控制，显示系统工作状态，报警控制与指示等；
❐  传感器：探测行人是否进入测量区域
❐  声光报警设备：本地声光报警，红绿报警灯，有效区分伽马报警及超域值声光报警 ；
❐  远程监控中心：通过一台或多台计算机或服务器作为远程监控平台，通过运行其上的专用软件，数据库等实现对本地放射性物质监测系统进行远程监测，测量结果显示，数据存储，数据统计分析，系统控制及维护，远程参数设置，故障诊断等；基于TCP/IP协议，实现多点网络布控， 可通过采用多台计算机组成监控中心，同时对一台放射性物质监测系统进行监测，可保证在一台计算机失效的情况下继续进行正常的监控工作； 具有中心数据库实现数据库管理功能；设备与中心的历史数据应为自动同步，可即时的存储本地放射性物质监测系统的监测数据，以一天通过100个记录计算，可存储15年的数据；中心数据库应能备份年度历史数据，保证查询效率，备份后仍可以方便的查询已备份的历史数据。

专用软件

❐  有全中文应用软件及配套的使用手册；
❐  可实时显示数据曲线与阈值曲线；
❐  若监测通道被长时间占用，软件需发出超时报警提示，时间参数可根据采购人需要调整；
❐  若通过的行人产生了报警，保存的记录应包括；
❐  进入探测通道的时间；离开探测通道的时间；报警类型；报警级别；此次探测的原始探测数据；
❐  此次探测的报警阈值参数设置；
❐  提供用户编辑窗口，可对每次报警输入检查结论；
❐  有历史记录统计分析能力，可根据不同的条件（如是否探测，是否报警等条件）进行记录的
